隨著人類在各個領域的進步，對材料的性能的要求也越來越高，其中對于熱傳導性能的要求被越來越多的應用場景所需要，而導熱系數是衡量材料的熱傳導能力的重要指標，對于導熱系數的測量也變得越來越重要。本文將介紹常用的導熱系數測定儀，以及各種測試方法，以期能夠幫助讀者更好的理解和使用導熱系數測定儀。

常用的導熱系數測定儀

由于使用不同測試原理，不同儀器所測試出來的導熱系數可能會出現較大差異，所以對比材料的導熱性能，盡量使用相同儀器進行橫向?qū)Ρ?。并且在使用相同的設備測試的時候還要注意測試的方法、細節是否是一致的，通過相互對標制作材料、工藝的流程等細節來找出問題點。常有的熱系數測定儀有哪些我們來看一下：

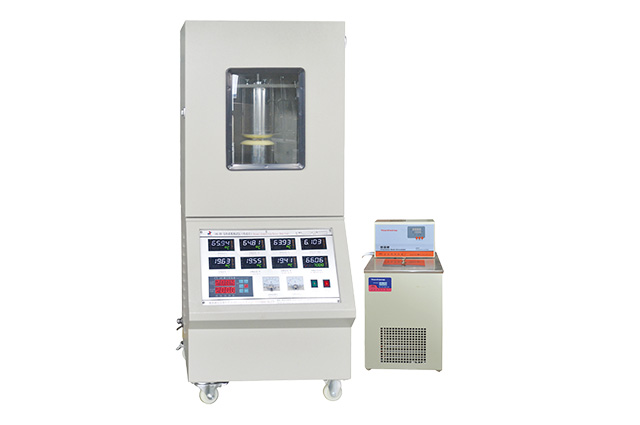

1、LW-9389型界面材料熱阻及導熱系數測定儀

LW-9389是根據ASTM D 5470-06規范設計制造，適用于均質及非均質之導熱電絕緣熱界面材料的等效熱傳導系數與熱阻抗測試，如：導熱膏）導熱片）導熱膠）界面材料）相變化材料）陶瓷）金屬）基板）鋁基板）覆銅基板）軟板等。導熱界面材料的主要功用，在于提升電子產品應用端之熱傳導能力，因此知道其熱傳導性質是很重要的。傅立葉熱傳導定律和熱通量計方法均應用于此設備中。

特點

（1）依照 ASTM D 5470-06 規范設計

（2）適用導熱膏）導熱片(Thermal Pad)及基板之垂直方向的熱阻及等效熱傳導系數K值測試

（3）良好的重復性及再現性

（4）不同壓力及加熱功率的熱阻測試

（5）可控制材料之受熱面溫度或冷卻面溫度，分析材料于不同溫度下之熱阻

（6）可作材料于長期反復加熱之壽命試驗

（7）自動化測試軟件，計算機全程控制指定之測試條件，節省人為操作時間

（8）測試結果計算機自動數據擷取，產生圖表以Excel格式輸出

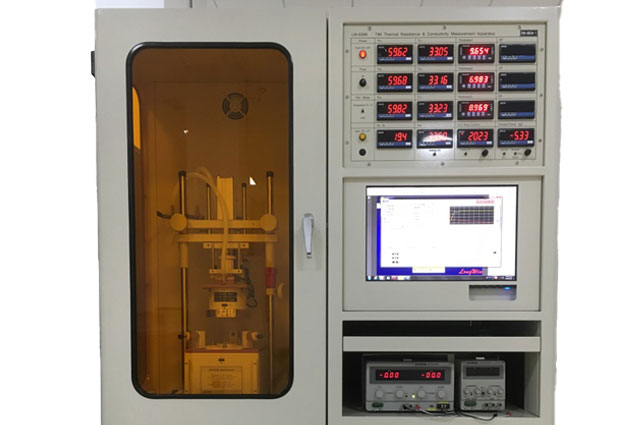

2、DRL-III型導熱系數測定儀

DRL-III熱流法導熱系數儀全部按到ASTM D5470-2017標準要求設計、制造主要用于測試薄的熱導體、固體電絕緣材料、導熱硅脂、樹脂、橡膠、氧化鈹瓷、氧化鋁瓷等材料的熱阻以及固體界面處的接觸熱阻和材料的導熱系數。檢測材料為固態片狀，加圍框可檢測粉狀態材料及膏狀材料。

特點

（1）采用伺服電機控制精準自動加壓，自動測厚裝置

（2）6點溫度梯度檢測，測試精度高

（3）測試桿防護，減少環境溫度影響

（4）可檢測不同壓力下熱阻曲線

（5）可測量導熱系數）熱阻以及界面處接觸熱阻

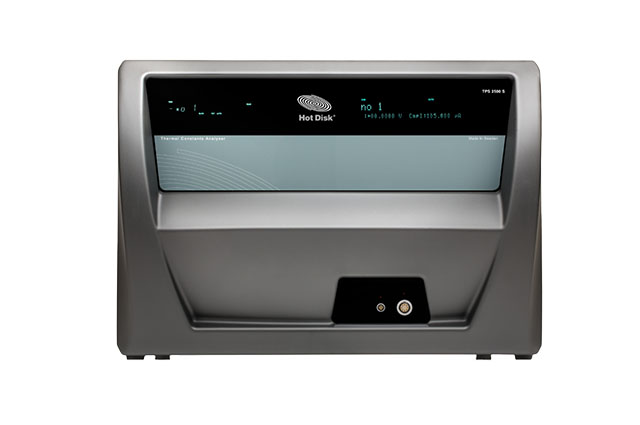

3.Hot Disk導熱系數測定儀

Hot Disk TPS 2500 S 這款研發用熱常數分析儀針對任何類型材料的精準熱傳導性能分析而設計，是主流的科研系統并滿足ISO 22007-2標準。這款研發用熱常數分析儀針對任何類型材料的精準熱傳導性能分析而設計，用于測量塑料制品的導熱系數和熱擴散系數和比熱測試。滿足新材料及改性材料在各領域的應用需求。

導熱系數測試方法

任何事物都是有一些關鍵性的數據，用來判定材料的性能和特點，查看是否達標，通過設備的測試數據分析是哪方面出現的問題，從根本上找到原因。導熱硅膠片等材料同樣也不例外，評定導熱硅膠材料有一項關鍵性的指標是導熱系數，這個是衡量一款導熱材料性能是否符合標準的核心，客戶除了關注導熱系數外，還有拉伸強度測試，助燃、密度等技術指標，客戶大多數也是對于這款材料非常的關心和重視。

目前導熱系數的測定方法分為穩態法和非穩態法兩大類，具有各自不同的測試原理。在導熱硅膠行業中，常見的測試方法是穩態熱板法（參照標準：ASTM D5470），瞬態平面熱源法（參照標準：ISO 22007-2）。

1、穩態熱流法-ASTM D5470 標準

薄型導熱固態電絕緣材料熱傳輸特性的標準測試方法，該方法采用的是通常所說的穩態熱流法，其測試原理是將一定厚度的樣品置于上下兩個平板間，對樣品施加一定的熱流量和壓力，使用熱流傳感器測量通過樣品的熱流、測試樣品的厚度、熱板/ 冷板間的溫度梯度，然后得出不同厚度下對應的熱阻數據作直線擬合得出樣品的導熱系數。

這種方法的優點是：

（1）可以 測試產品的熱阻與導熱系數；

（2）特別適合模擬產品在實際工況下的使用狀態。

缺點是：

（1）對產品的厚度有一定要求；

（2）接觸熱阻會影響測試結果；

（3）為了到達穩態，測試所需時間較長。

二、瞬態平面熱源法-ISO 22007-2標準

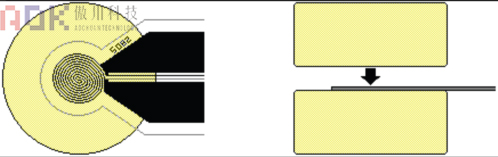

瞬態平面熱源法(TPS)是目前研究材料導熱性能的方法中最方便、精確的一種，由熱線法改進而來。這種方法采用一個瞬間熱平面探頭（Hot Disk探頭），我們也將其稱之為Hot Disk法。Hot Disk探頭由熱阻性材料鎳制成，包覆有絕緣材料（聚酰亞胺，云母等），探頭帶自加熱功能。這種方法的原理是，將帶有自加熱功能的溫度探頭放置于樣品中，測試時在探頭上施加一個恒定的加熱功率，使其溫度上升。鎳的熱電阻系數— 溫度和電阻的關系呈線性關系，即可通過了解電阻的變化可以知道熱量的損失，從而反映樣品的導熱性能。然后測量探頭本身和與探頭相隔一定距離的圓球面上的溫度隨時間上升的關系，通過數學模型擬合同時得到樣品的導熱系數和熱擴散系數。

這種方法的優點是：

（1）能夠同時測量熱導率、熱擴散率以及單位體積的熱容；

（2）測試范圍廣(0.005～500W/m· K)、精度高(±3%)、重復性好 (±1%)、測量時間短(單次測量 3~5min)和操作簡便；

（3）可測試的樣品種類多(液體、粉末、凝膠、高分子、復合材料等 )；

（4）不受接觸熱阻的影響，其測試結果更貼近于材料本身的導熱系數。

缺點是：

（1）此方法適用于測均質材料的導熱系數，不適合用于測各向異性材料(如石墨片 )。

本文介紹了傲川科技常用的導熱系數測定儀和測試方法，其中包括穩態法、非穩態法。穩態法是經典的保溫材料的導熱系數測定方法，適合中等溫度下測量。非穩態法主要用于研究測量高導熱系數材料或在高溫條件下的測量。
