電源解決方案
-
方案概述
電源是將其它形式的能轉換為電子設備可用電力的功能單元,屬電力系統關鍵部件。常用的電源類產品包括不限于:逆變電源、交流穩壓電源、PC電源、UPS電源、開關電源、通訊電源、LED驅動照明電源、安防電源、高壓電源、醫療電源等。
隨著電子產品小型化、高度集成化,其所需電源的功率、體積也日益提高,大功率、小體積是電源發展的必然趨勢。
然而高溫對功率密度高的電源的性能可靠性、使用壽命影響較大,嚴重的話甚至?xí)l(fā)安全隱患。溫升過高將導致對溫度敏感的半導體器件、電解電容等元器件失效、材料熱老化、低熔點焊縫開裂、元器件間的機械應力增大等現象。
為提高電源工作的可靠性,選擇合理的散熱方式和布局,讓電源內部的熱量快速傳導出去,減少電源內部熱量聚集,降低內部溫度極為重要。
為此,散熱成了電源設計中必不可少的環節,而選擇合適的導熱界面材料是提高電源模塊散熱效率的關鍵因素。
-
解決方案
電源適配器導熱材料解決方案

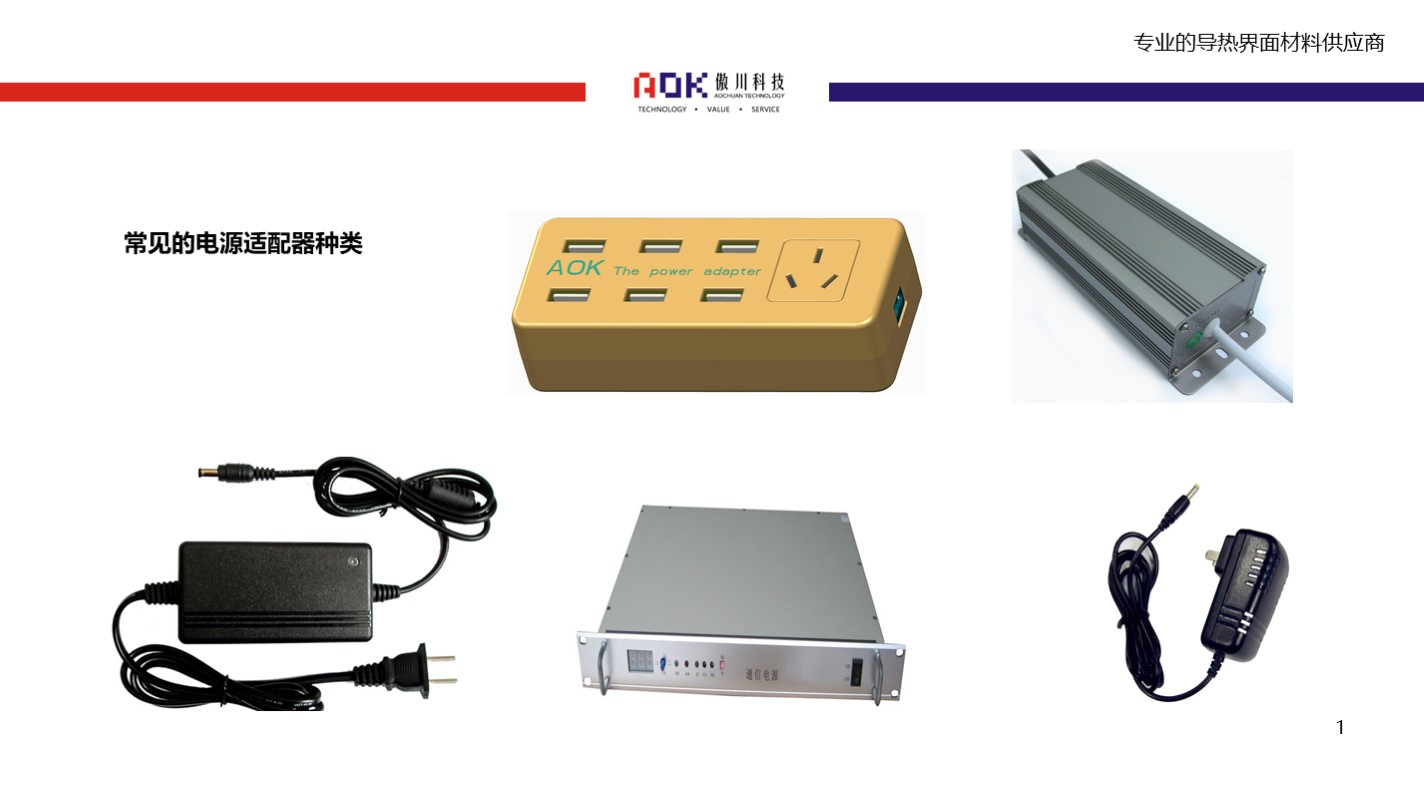

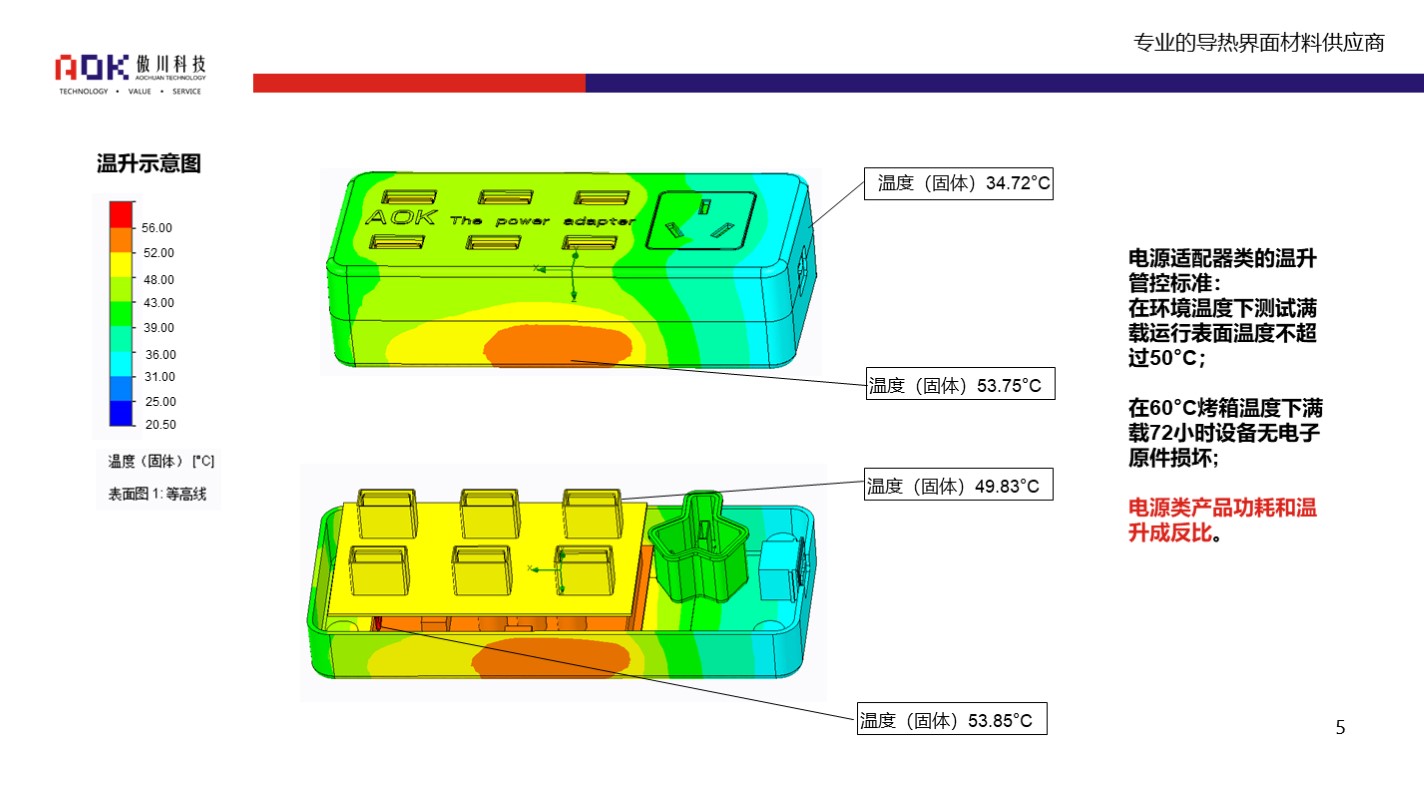

電源適配器大家在日常生活中經常接觸到,長時間使用會發燙發熱,如果使用時電源的溫度過高,會嚴重影響產品性能,甚至是安全隱患。選擇合適的導熱材料幫助電源散熱,提高產品的穩定性,是非常有必要的。
導熱硅膠片在電源中的應用

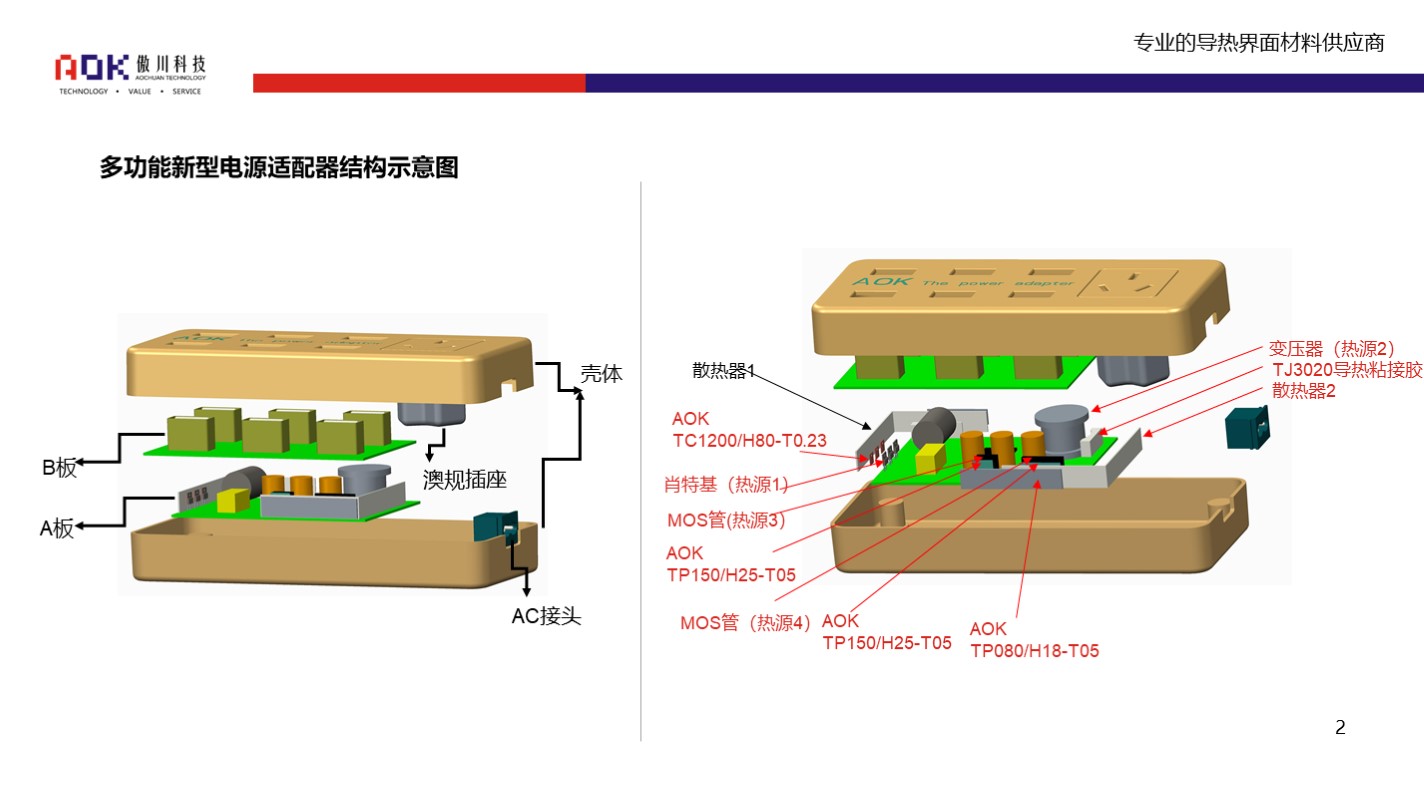

電源中PCB板上面有MOS管、變壓器、晶體管/二極管等電子元器件,它們是電源適配器的發熱源,為提高電源內部散熱效率,可借助導熱界面材料填充發熱元器件和鋁板散熱器與外殼之間的縫隙,將熱量傳導到外殼上。

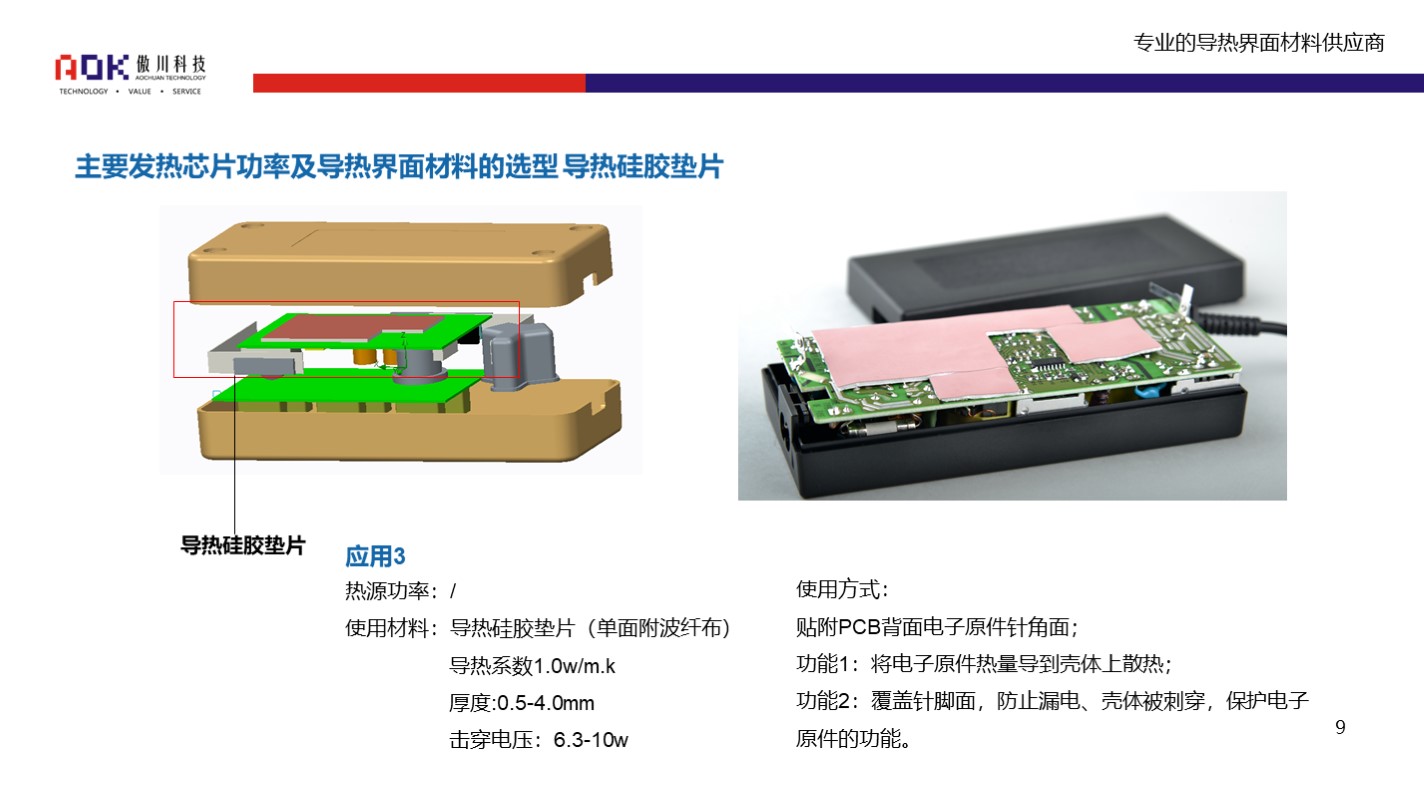

另外,PCB板背面有很多針腳,為使電源適配器工作性能更加穩定,可將導熱硅膠墊片貼附在PCB背面電子元件針腳面,不僅起到絕緣、緩沖、防刺穿保護PCB板的作用,還能
為客戶端解決安規問題。

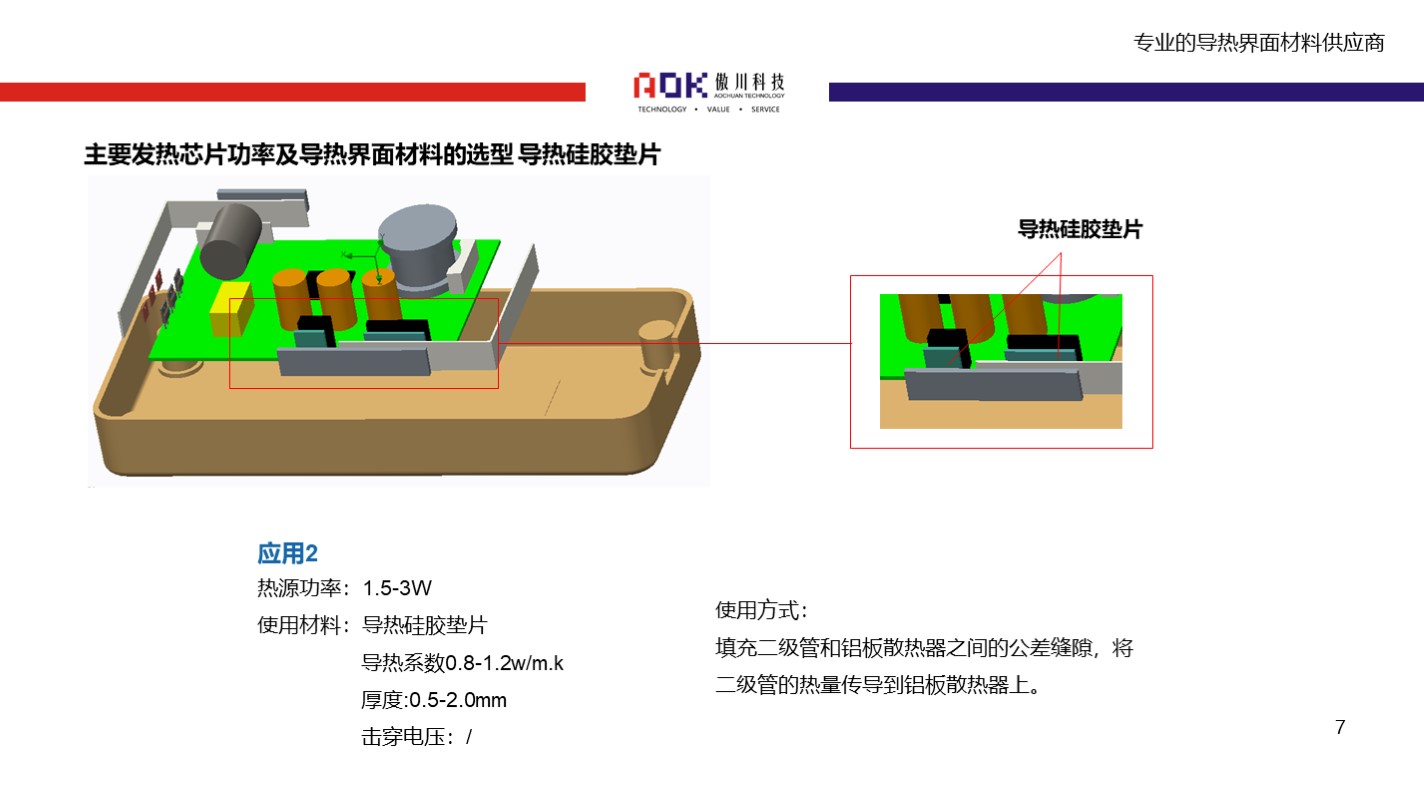

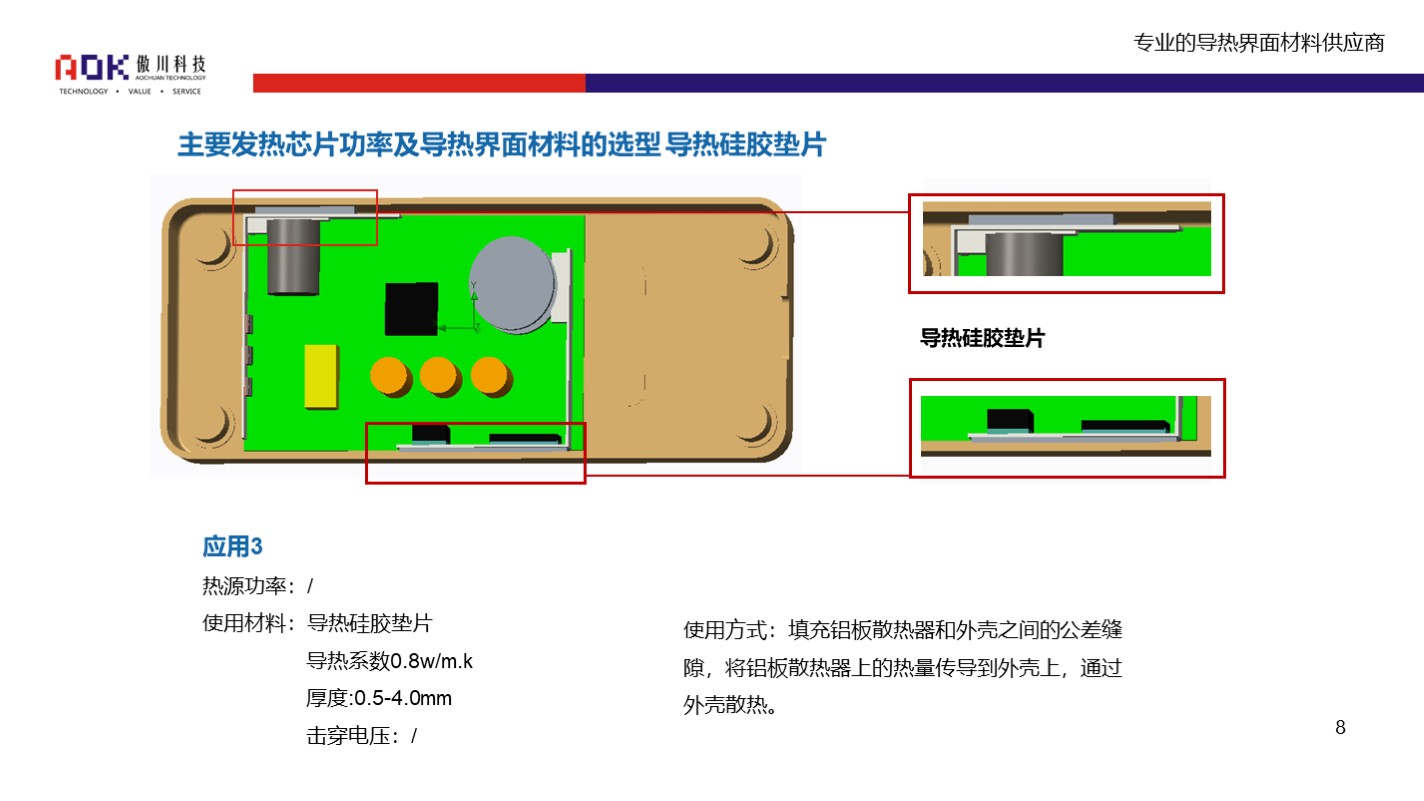

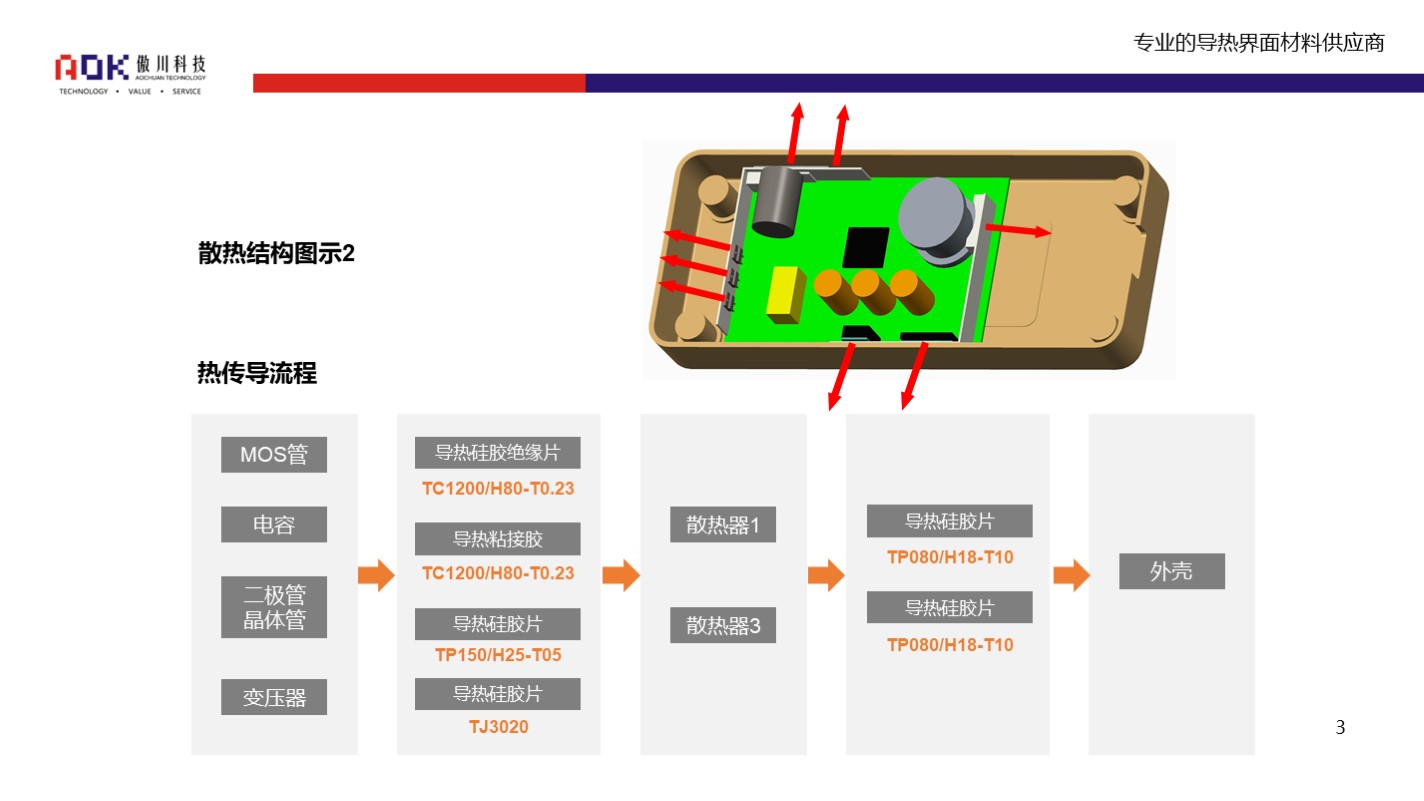

該導熱解決方案,可采用傲川TP系列導熱硅膠墊片,具體應用部位、導熱材料選型、使用方式可參考下圖:
導熱硅膠絕緣片在電源中的應用
導熱硅膠絕緣片一般用在電源MOS管封裝與散熱器件之間,標準件TO-220、TO-247、TO-218等,通過螺絲將MOS管和鋁板散熱器鎖合,導熱硅膠絕緣片填充在MOS管和鋁板散熱器之間,填補兩者間的間隙,達到更好的導熱及導熱效果。

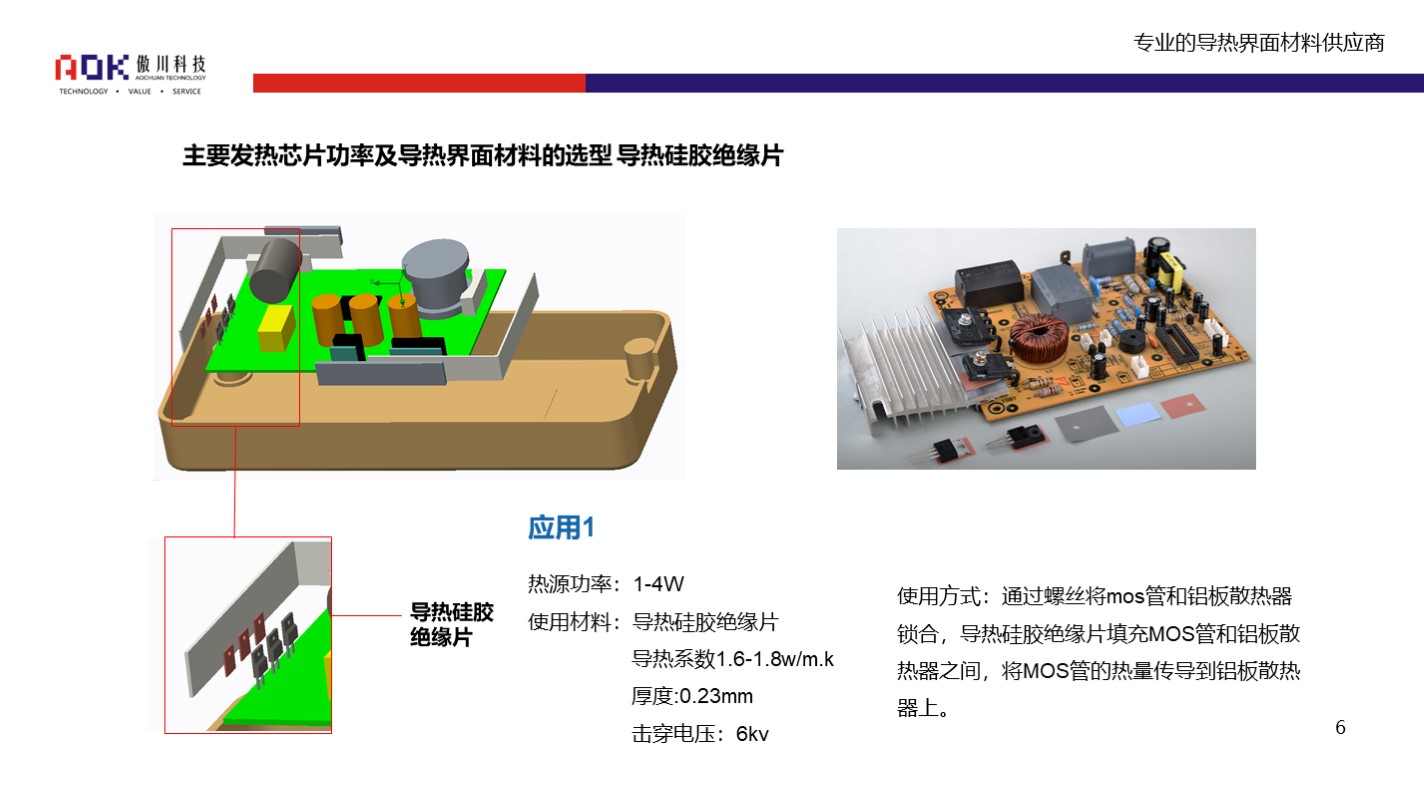

該導熱解決方案,可采用傲川TC系列導熱硅膠絕緣片,具體應用部位、導熱材料選型、使用方式可參考下圖:
導熱灌封膠在電源中的應用
電源內部凹凸不規則,選用的導熱界面材料需既能完全包裹變壓器,又不會隨意移動,灌封膠成了不二之選。在使用導熱膠灌封時,可根據電源使用場景選擇局部灌封或整體灌封。
局部灌封一般是發熱量較大且集中,其他導熱材料又無法替代的情況下選用的方法。整體灌封是因為有些電源長期在戶外工作,在解決散熱問題的同時,還得考慮電源的防水性、密封性,所以戶外電源基本上是采用整體灌封散熱。

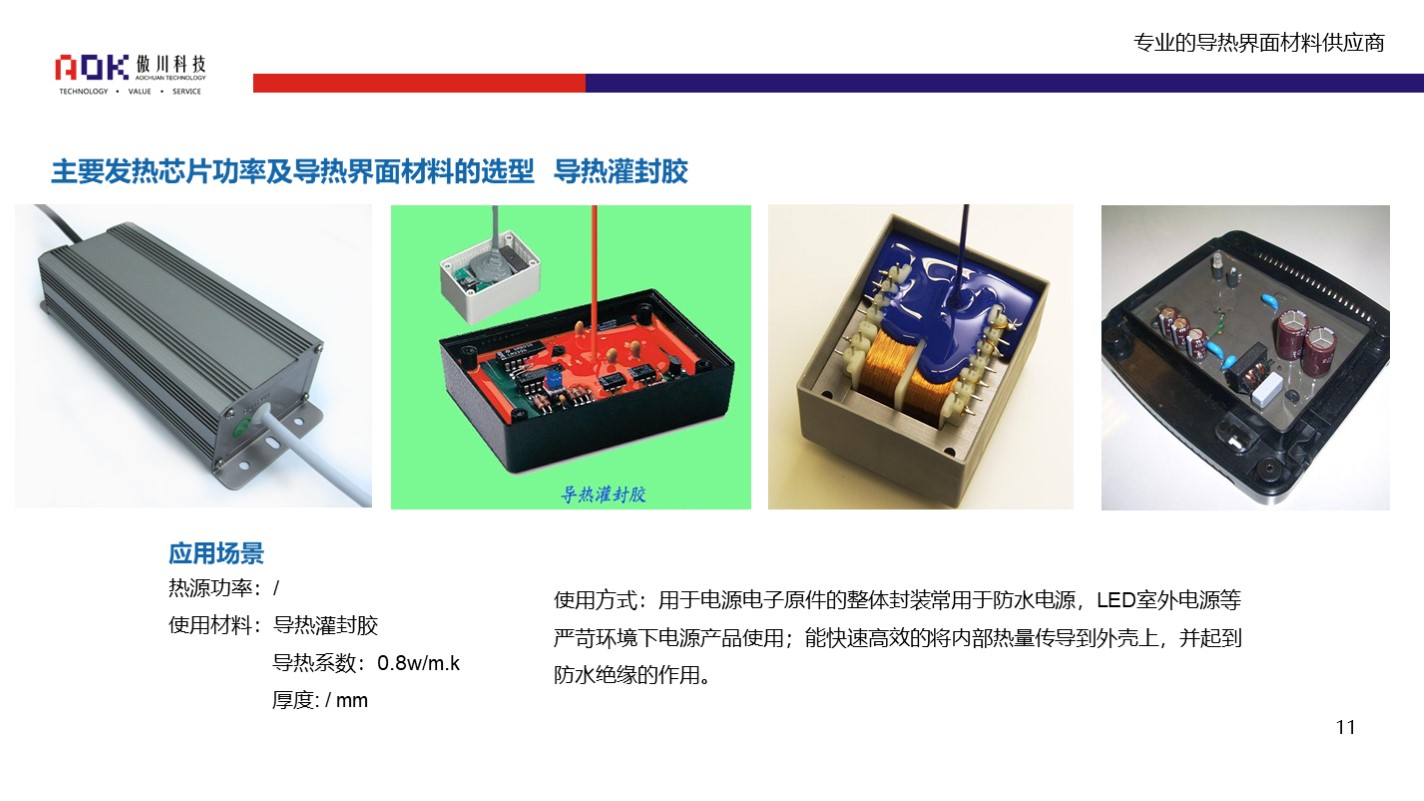

該導熱解決方案,可采用傲川GF系列導熱灌封膠,具體應用部位、導熱材料選型、使用方式可參考下圖:
