安防監控解決方案
-
方案概述
智能安防系統從模擬監控到數字監控再到現在的網絡視頻監控,攝像頭逐漸在向高端智能化,高清像素靠攏,這便對圖像傳輸速度、清晰度、視頻存儲的時長及數據分析均提出了更高的要求。
在提升安防系統方案的同時,其電路系統的熱流密度和發熱量也日益升高,對整體智能安防熱設計方案的可管理性帶來了巨大的壓力。
眾所周知,電子器件的工作溫度直接決定其使用壽命和穩定性,散熱儼然成為電子行業中一項衡量產品性能的重要指標,尤其是監控?cái)z像機散熱。在實際應用中,如果散熱不良導致核心芯片溫度過高,易引發監控畫面模糊、丟包、誤碼以及重啟等一系列熱故障問題,給用戶的使用帶來極大的不便。
由于安防系統由多種設備組成的,比如攝像機、紅外設備、云臺、監視器,顯示器、硬盤錄像機、矩陣主機等,所以需要完善的散熱解決方案。
傲川AOK 導熱硅膠片可滿足各功率安防監控?cái)z像頭的散熱需求,產品皆經過高溫老化測試,可保證安防監控?cái)z像頭長期運行的可靠性。
-
解決方案
安防行業導熱解決方案(文章內容及圖片均為傲川科技原創版權圖片,轉發請注明出處!)
導熱硅膠片可應用安防監控行業的圖像處理模組、電源板、主板、攝像頭主體結構等。
低揮發導熱墊片在圖像處理模組上的應用
圖像傳感器是監控?cái)z像頭中實現圖像的獲取、存儲、傳輸、處理和復現的重要元器件,直接影響著機器視覺系統的整體性能。sensor模組作為安防高清攝像頭最重要的圖像傳感器件,發熱量大,對揮發污染物極度敏感。
如果使用常規導熱界面材料,長時間高溫環境中運行,會導致導熱硅膠片中的硅氧烷揮發,附著在光學鏡頭上,對感光模組造成污染影響畫質。因此,在選用導熱材料時要特別注意材料是否具有低析油、低揮發的特性。

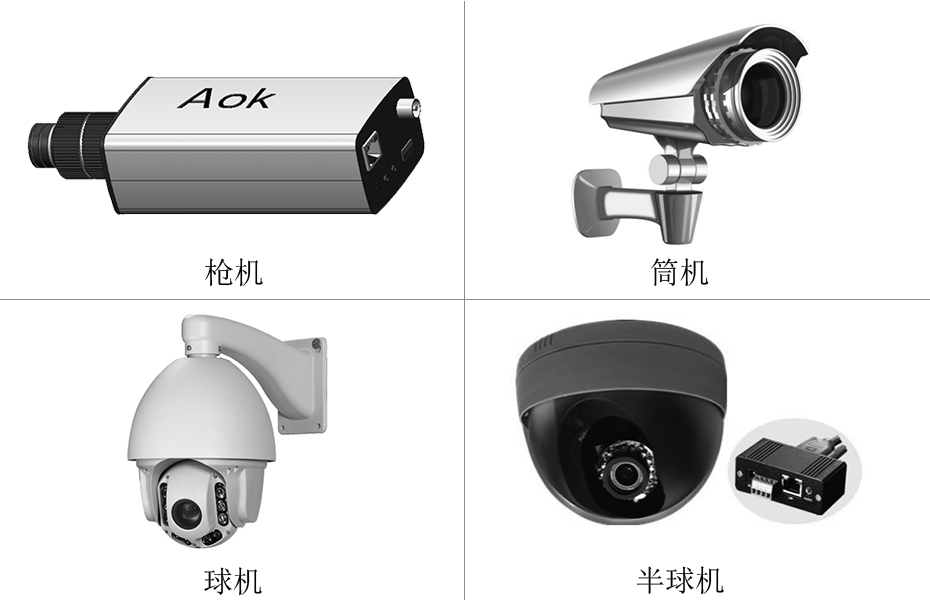

產品模型詳情圖
Product model detail diagram

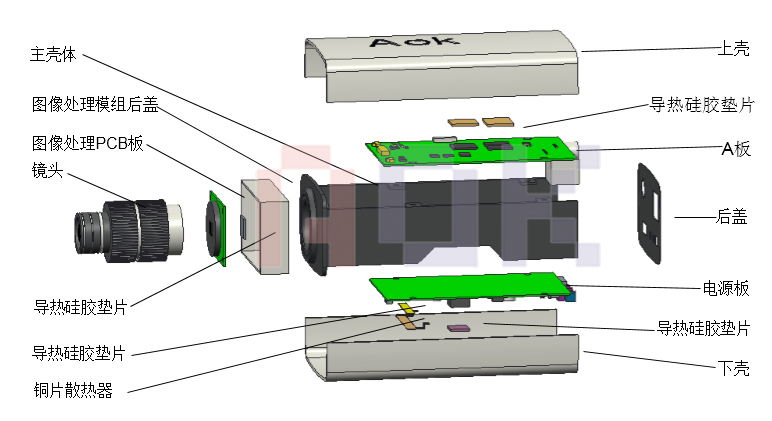

槍機攝像頭結構示意圖

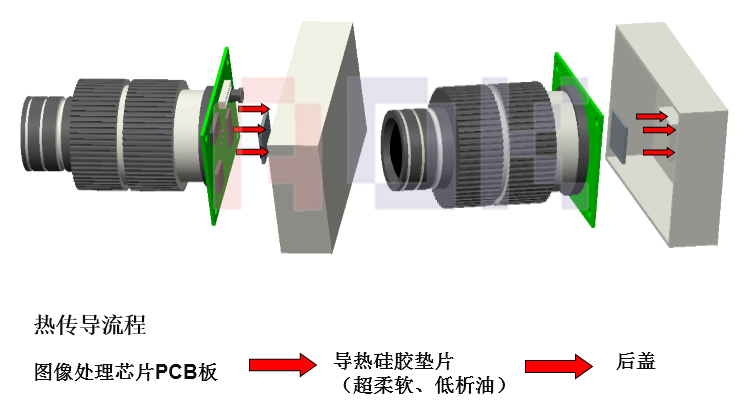

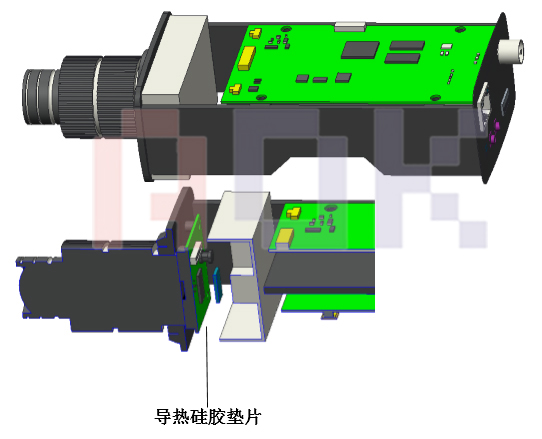

散熱結構圖-圖像處理模組
導熱硅膠片在主板上的應用
主板上發熱電子元件(CPU/內存/顯存)溫度過高會導致攝像頭工作不穩定,出現自動重啟或死機,不僅會錯失某些關鍵的監控內容,同時也會對攝像頭的使用壽命產生影響。
可以使用導熱硅膠片輔助散熱,將其填充在主板上發熱電子元件與鋁壓鑄件外殼之間的間隙,將熱量傳導到外殼。

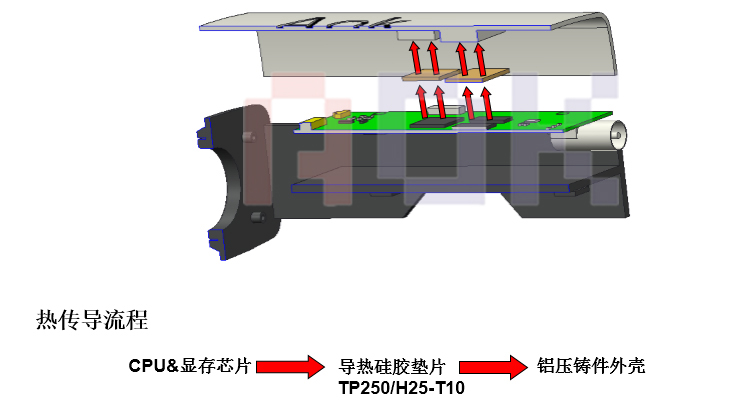

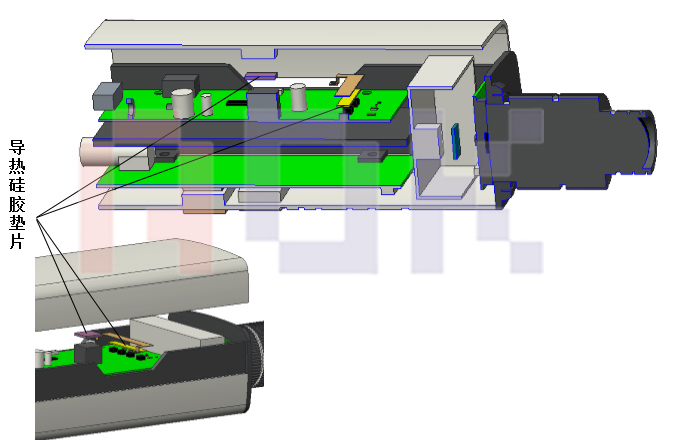

散熱結構-A板散熱圖示
導熱硅膠片在電源板上的應用
攝像頭在工作時產生的熱量,會使其內部溫度迅速上升,若不及時將該熱量排出,設備會持續升溫,器件也將會因過熱失效,可靠性下降。為保證攝像機穩定可靠運行,急需降低核心元件工作熱負荷,緩解電路板熱應力集中現象。

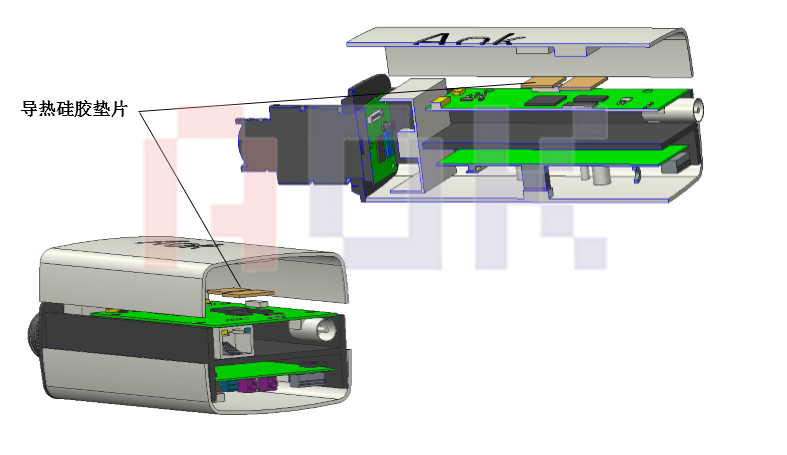

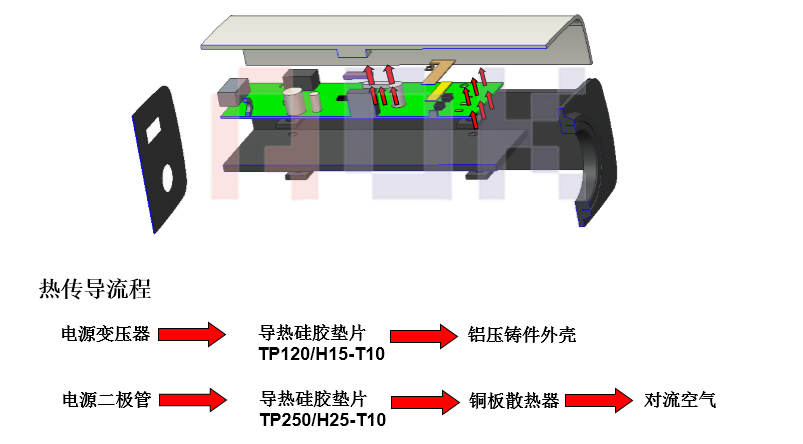

散熱結構-電源板散熱圖示

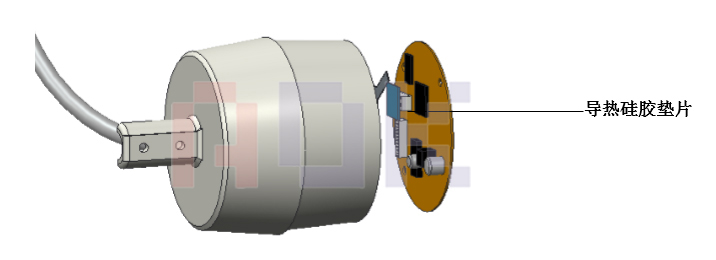

導熱硅膠片在筒機上的應用
一般情況下,大部分云臺外殼沒有散熱孔,這就導致云臺散熱效果不太理想。當攝像頭工作時,如果機殼散熱不良將導致機殼的內部溫度過高,使攝像機或機殼內的其它電子設備不能正常工作或受到損壞,此時需要用到導熱界面材料傳導熱量,進而保證產品處在安全的運行溫度。

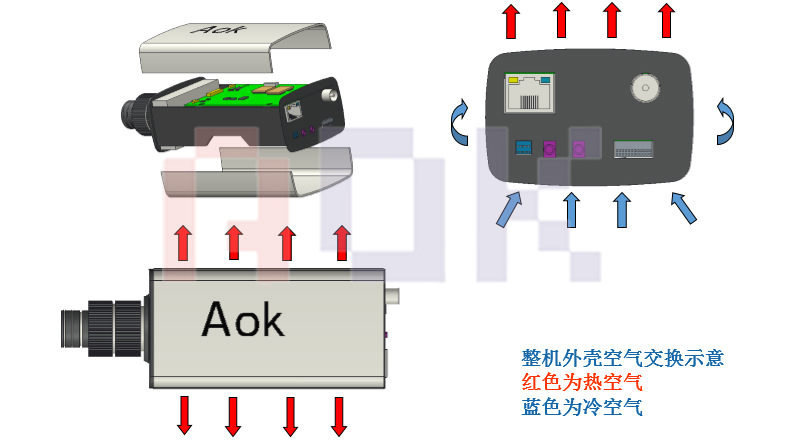

外殼熱傳導示意圖

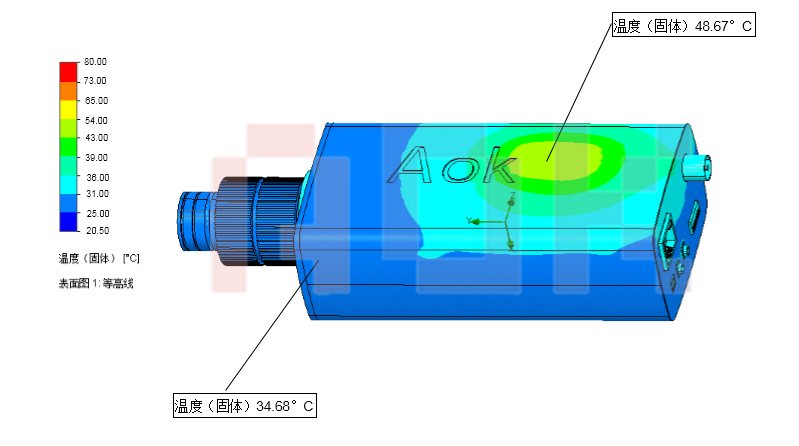

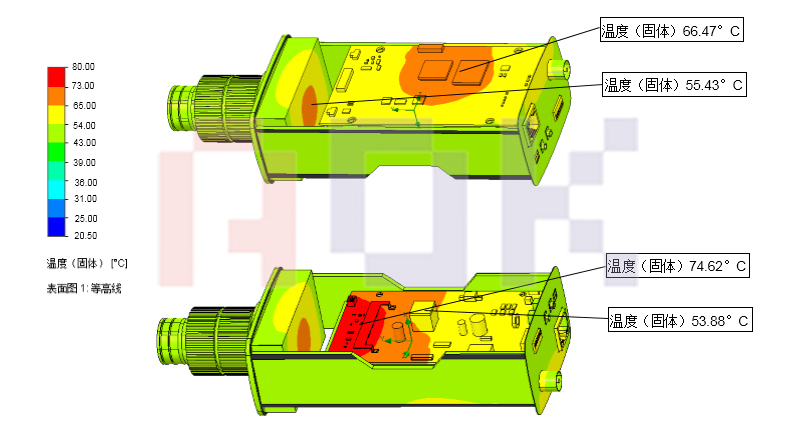

溫升示意圖
以上散熱解決方案可選用傲川TP系列導熱硅膠墊片,具體選材和應用見下圖:
產品應用場景
Product application scenarios
主要發熱芯片功率及導熱界面材料的選型-圖像處理模組
熱源功率 使用材料 使用方式 特殊要求 720P-1.0-1.5W/
1080P-2.5-3.5W/ 4K-6W+導熱硅膠墊片
導熱系數1.5-6w/m.k
厚度:0.5-1.0mm
擊穿電壓:6kvPCB板圖像處理模組發熱量較大,需獨立散熱,導熱硅膠片貼于模組背面針腳處,將圖像處理模組的熱量傳導到鋁后蓋上散熱。 硬度:邵氏00 20度以下,超柔軟材料低析油或無硅材料(析油滲透會對感光模組造成污染,影響畫質低揮發測試標準:在密閉的燒杯中放入導熱材料蓋上毛玻璃蓋板,在80°C烤箱中燒機48H,無揮發油漬。 主要發熱芯片功率及導熱界面材料的選型-A板
熱源功率 使用材料 使用方式 1-4W 導熱硅膠墊片
導熱系數1.5-2.0w/m.k
厚度:0.5-1.0mm
擊穿電壓:6kv填充A板上發熱電子原件(CPU&內存/顯存)與鋁壓鑄件外殼的間隙,將熱量傳導到外殼散熱。 主要發熱芯片功率及導熱界面材料的選型-電源板
熱源功率 使用材料 使用方式 1-2.5W 導熱硅膠墊片
導熱系數1.0-1.5w/m.k
厚度:0.5-1.0mm
擊穿電壓:6kv1、電源板上變壓器與鋁壓鑄件外殼之間的填充導熱;

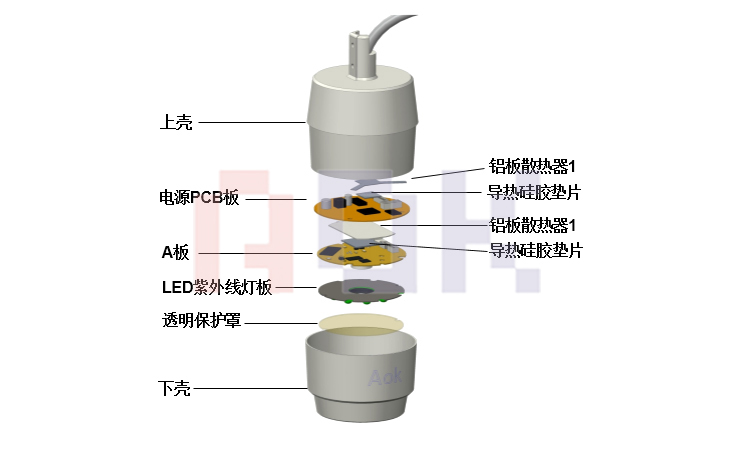

2、電源板上二極管與銅片散熱器之間的填充導熱。筒機攝像頭結構示意圖

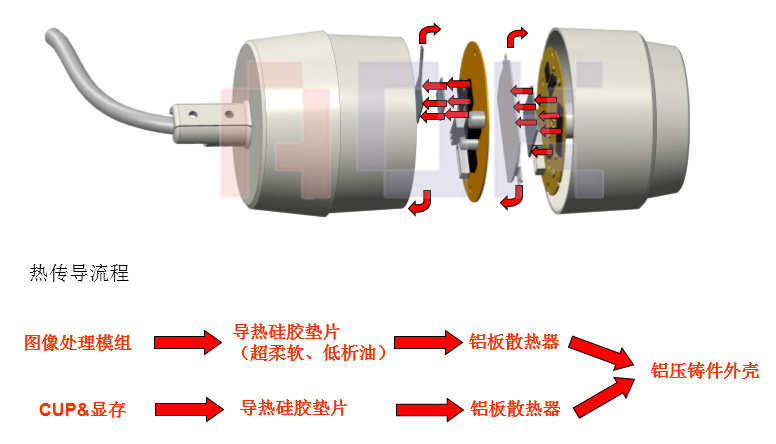

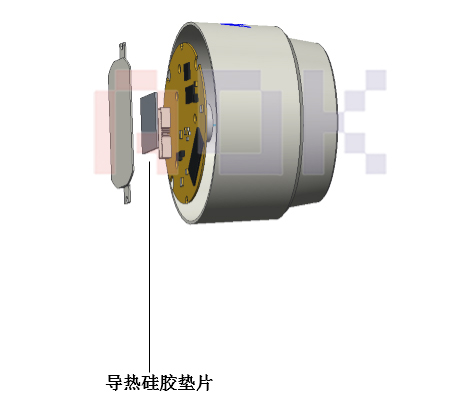

筒機散熱結構圖
主要發熱芯片功率及導熱界面材料的選型-圖像處理模組
熱源功率 使用材料 使用方式 特殊要求 720P-1.0-1.5W/ 1080P-2.5-3.5W/ 4K-6W+ 導熱硅膠墊片
導熱系1.5-6w/m.k
厚度:0.5-1.0mm
擊穿電壓:6kvPCB板圖像處理模組發熱量較大,需獨立散熱,導熱硅膠片貼于模組背面針腳處,將圖像處理模組的熱量傳導到鋁后蓋上散熱。 硬度:邵氏00 20度以下,超柔軟材料低析油或無硅材料(析油滲透會對感光模組造成污染,影響畫質。 主要發熱芯片功率及導熱界面材料的選型-A板
熱源功率 使用材料 使用方式 1-4W 導熱硅膠墊片
導熱系數1.5-2.0w/m.k
厚度:0.5-1.0mm
擊穿電壓:6kv填充A板上發熱電子原件(CPU&內存/顯存)與鋁壓鑄件外殼的間隙,將熱量傳導到外殼散熱。 安防類產品 未來的發展方向
Future development direction of security products
-
圖像處理能力將越來越高,像素越來越密集
現主流攝像頭720P,逐漸在向高端,高清像素靠攏,1080P、4K畫質等,對導熱界面材料的需求也將提高到6W-15W,對導熱界面材料的析油等各方面均會有更高要求
-
逐漸向云智能化方向發展
基于未來數據讀取采集的便利性,現目前各大安防設備廠商逐漸推出云儲存方案,云存儲已經成為未來存儲發展的一種趨勢,目前,云存儲廠商正在將各類搜索、應用技術和云存儲相結合,以便能夠向企業提供一系列的數據服務; 如此一來在數據儲存設備將走向更大、更高端的服務器,主機上面,對導熱材料的需求更傾向于PC化。
-
