熱界面材料（TIM，Thermal Interface Material）是一種用于填充發熱元件與散熱片間隙，降低接觸熱阻以提高散熱效果的材料。傳統TIM中，導熱硅脂是最常用的材料之一，然而它面臨著多項問題。

導熱硅脂熱管理問題。

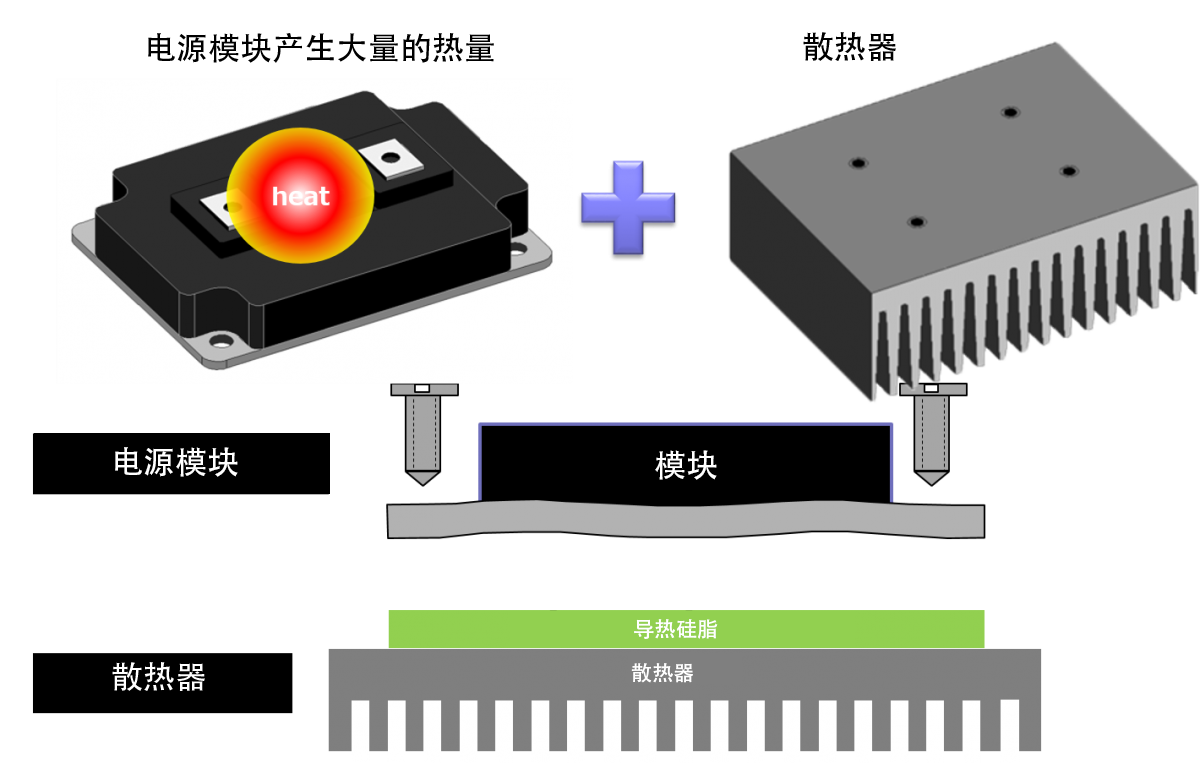

在功率模塊等高發熱量應用中，常采用散熱片將熱量疏導，但由于底板形變等因素，底板與散熱片之間往往存在縫隙，導致接觸熱阻增加。傳統解決方案是在縫隙處涂抹導熱硅脂，但這種方法存在導熱硅脂涂布不均勻、揮發和泵出現象等問題，導致熱阻變化和總成本增加。

石墨片TIM的解決方案

為解決這些問題，我們提出了使用石墨片替代導熱硅脂的解決方案。石墨片是一種優異的板狀材料，具有出色的熱傳導性能，可放置在發熱體與散熱片之間作為TIM材料。相較于導熱硅脂，石墨片具有以下優點：

• 熱阻穩定性： 石墨片具有高壓縮性，可以填充縫隙，實現穩定的熱阻。
• 耐熱性： 石墨片耐受高溫，溫度超過400oC時不會退化，避免了干燥引起的熱阻增加。
• 長期穩定性： 石墨片的物理性質在長期使用中保持穩定，避免了泵出現象引發的熱阻增加。
• 低總成本： 安裝簡便，無需特殊設備，維護簡單，降低了總成本。

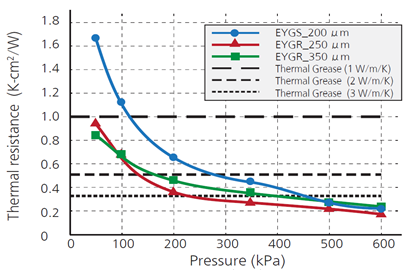

下圖為表示石墨片上施加壓力和熱阻的關系圖?？梢缘弥前惭b壓力越高熱阻越低，在較高壓縮區呈現與導熱硅脂同等的熱阻。由此可見，可以用石墨片替代導熱硅脂來使用。

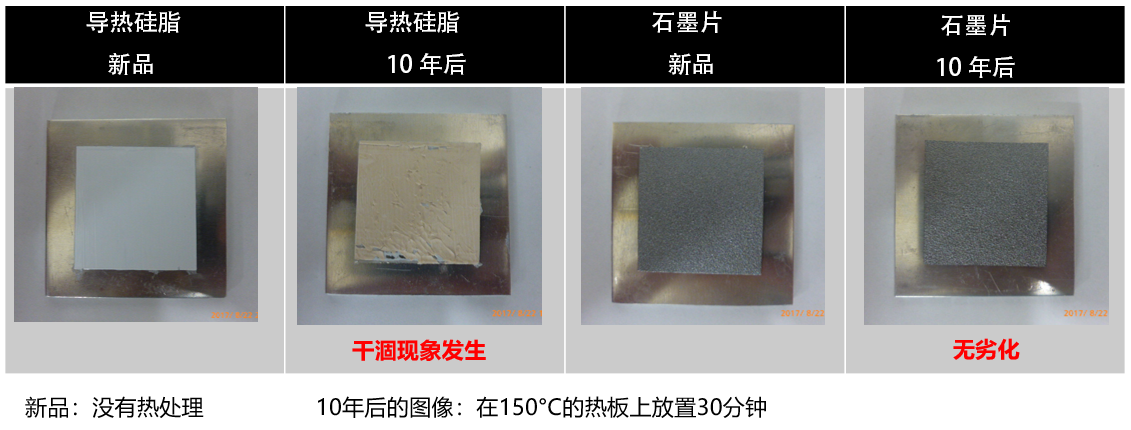

下圖顯示了各自的新品狀態和使用10年后的模擬狀態（150℃加熱板30分鐘放置）。石墨片沒有發生高溫引起的劣化，可解決揮發的問題。

總結

傳統的導熱硅脂在熱管理中面臨可靠性低、總成本增加等問題。石墨片作為導熱硅脂的替代品，具備優異的性能和高可靠性，有效解決了導熱硅脂的種種問題。采用石墨片TIM，不僅提高了散熱效果，還降低了總成本，是一種可靠的熱管理解決方案。
