散熱在電子產品中的工作原理

電子產品中使用的電路會隨著使用而升溫，如果其溫度升至 100°C 以上至約 120°C，就會變得不穩定。因此，實施適當?shù)纳嵯到y(tǒng)非常重要。本文介紹了電子產品中使用的最佳散熱系統。

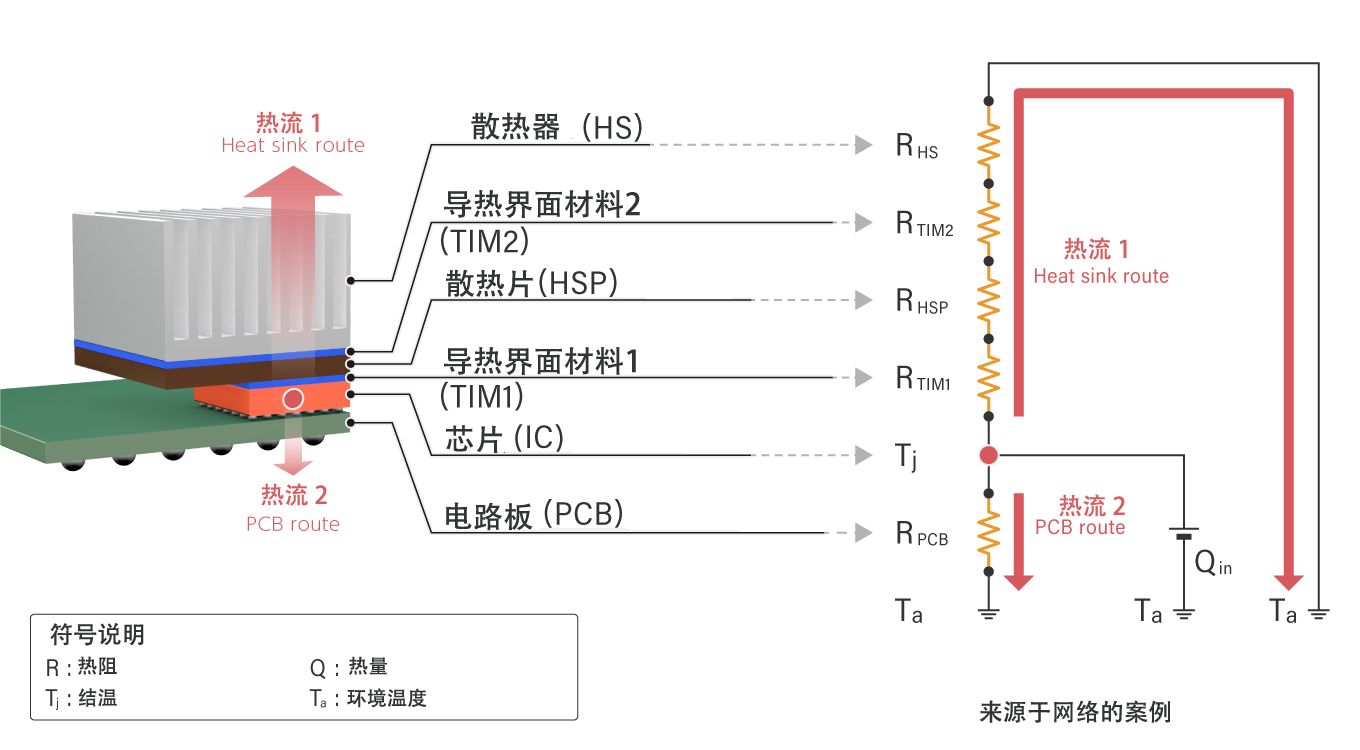

下圖顯示了安裝在印刷電路板 (PCB) 上的集成電路 (IC) 的散熱系統示例。在 IC 的頂部，堆疊了多個組件，例如稱為熱界面材料 (TIM) 的聚合物材料、稱為散熱器的銅板、另一種 TIM 和散熱器。IC產生的熱量會流向散熱片和PCB。雖然還有其他傳熱途徑，但由于量小，可以忽略不計。

確定流向散熱器的熱量

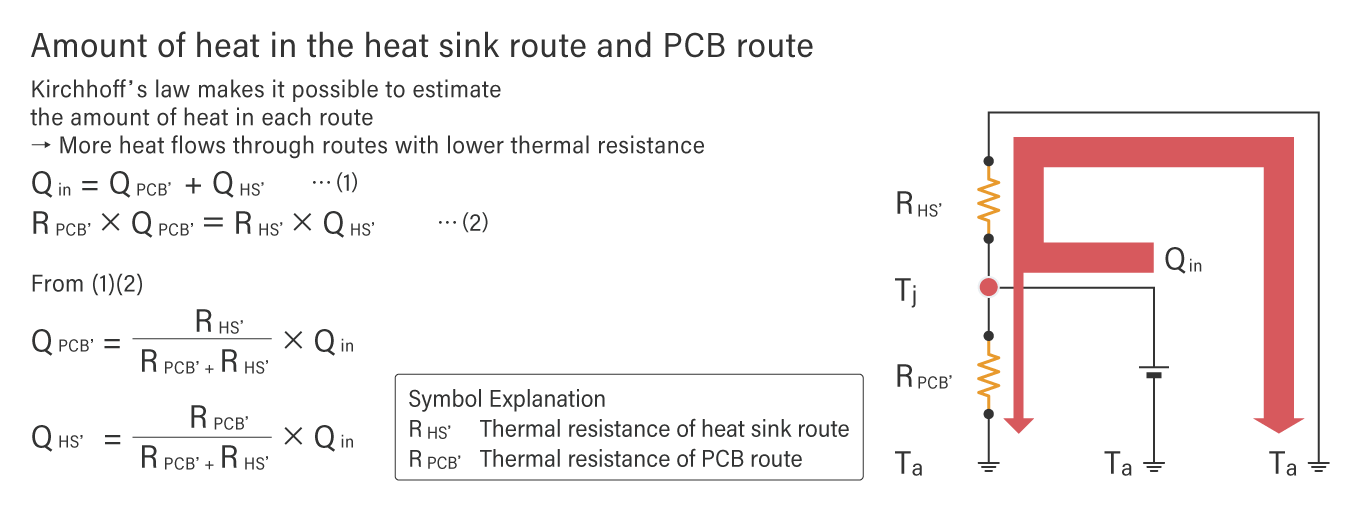

可以使用基爾霍夫定律估算流向散熱器和 PCB 的熱量，該定律用于計算電流總和。流過每一側的熱量與熱阻值的倒數成正比，可用下式表示。從這個等式可以看出，更多的熱量流向熱阻較低的一側。換句話說，通過使帶有散熱器的一側的熱阻盡可能低，流向散熱器的熱量將多于流向 PCB 的熱量。

確定目標熱阻值

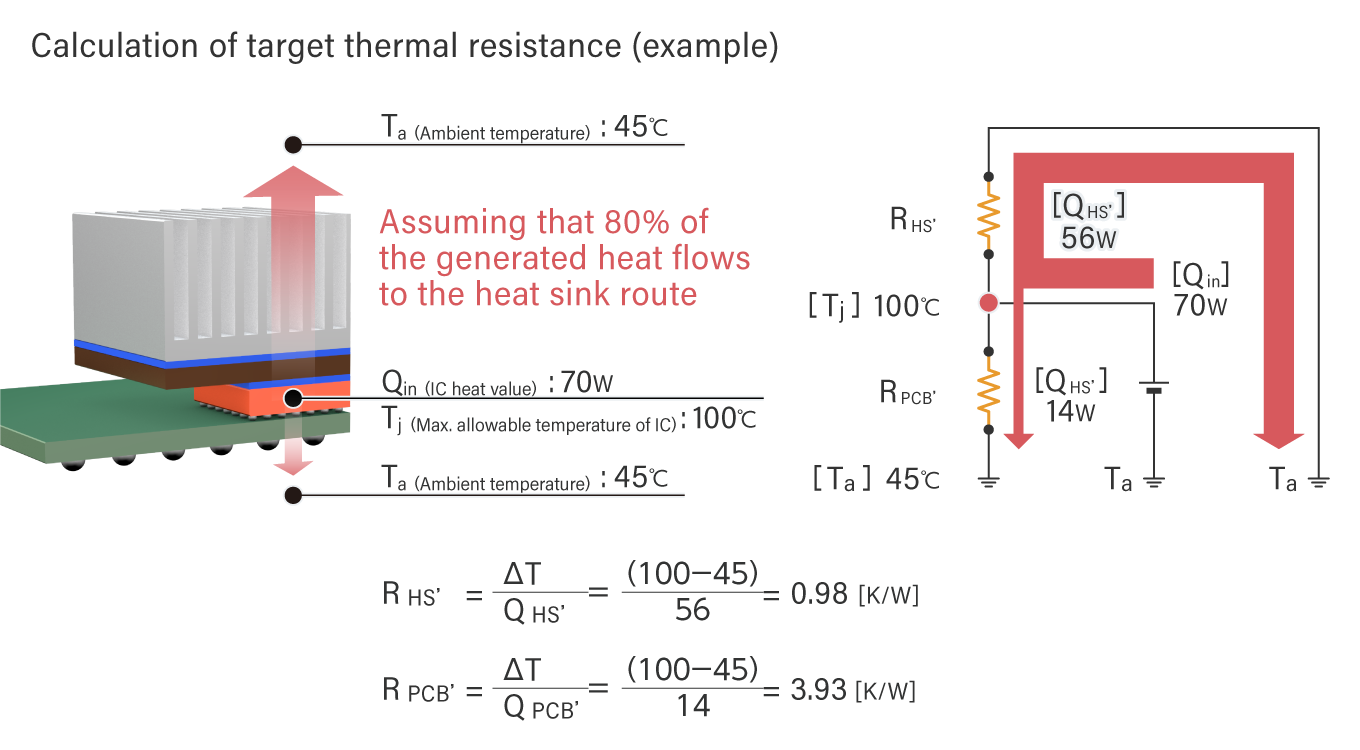

如果 IC 產生 70W 的熱量，其中 80% 的熱量流向散熱器一側，則流經散熱器的熱量為 56W。如果IC的允許溫度為100°C，散熱后的最高環境溫度為45°C，則有散熱器的一側的目標熱阻為0.98[K/W]。

這個熱阻是有散熱片一側的散熱元件熱阻的總和：TIM1、散熱器、TIM2、散熱片。換句話說，要達到目標總熱阻，每個組件都會有一個特定的熱阻值。由于此概念類似于預算分配，因此通常稱為“熱預算”。

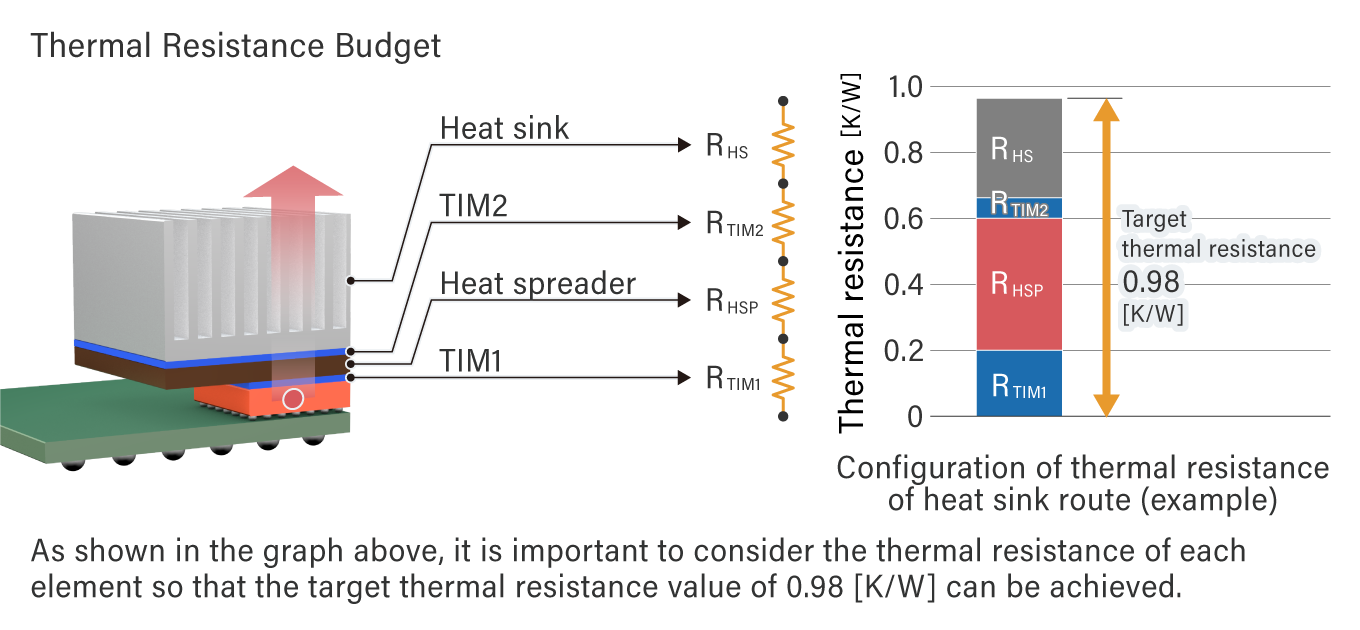

下圖為四個散熱元件的熱阻，合計為0.98 K/W。由于散熱效率和成本會因每個組件而異，因此考慮最具成本效益的設計非常重要。

為每個組件設計散熱目標

用于散熱的各種組件中的每一個都必須單獨考慮。例如，在確定最終值之前，使用以下三個點計算散熱器的熱阻。散熱器類型風機類型風扇和散熱器之間的氣流速率散熱片是一塊銅板，負責散熱，不同位置的熱阻值不同，需要提前計算。
