隨著光伏發電的高速發展,逆變器和優化器等關鍵設備的散熱需求日益增長。為實現出色的散熱效果,華為在其450W光伏優化器中創新應用了導熱灌封膠和導熱泥。

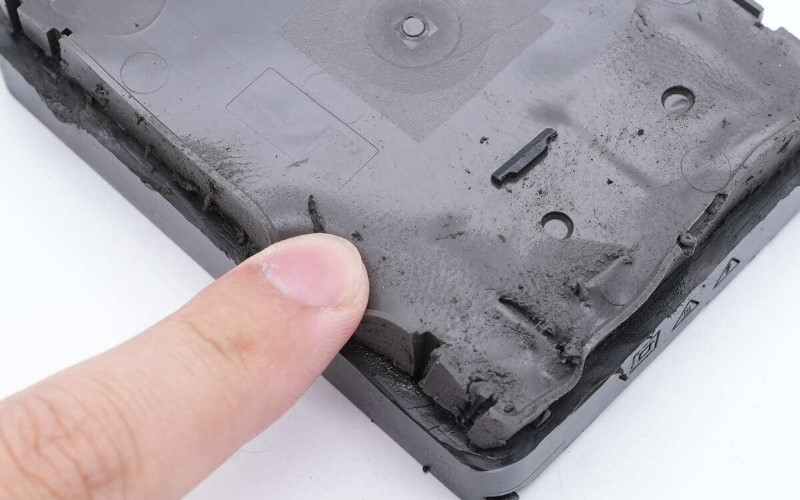

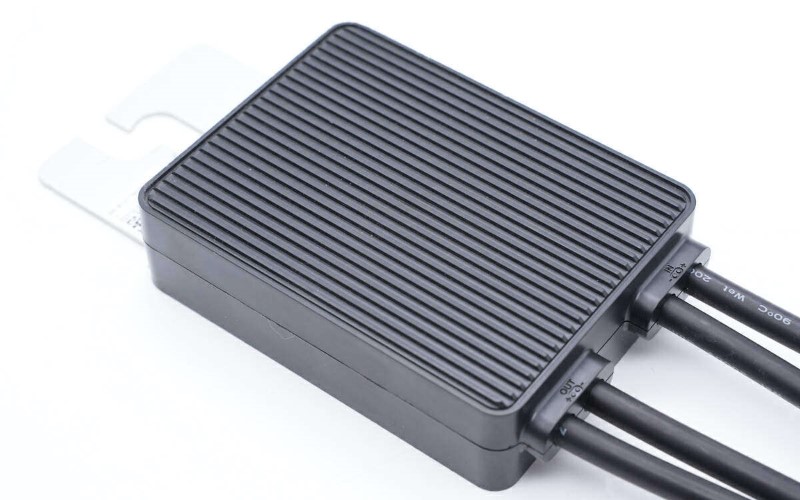

該款優化器采用一體化設計,輸入電壓范圍為8-80V,最大輸出功率達到450W。PCBA板組裝完成后,表面直接涂覆了一層導熱灌封膠進行全面灌封,典型厚度約為2mm。豐富的氣泡結構使導熱灌封膠可有效填充版面間隙,大幅擴展了散熱面積。測試顯示,采用導熱灌封膠后,優化器的總體散熱率可提高約20%。

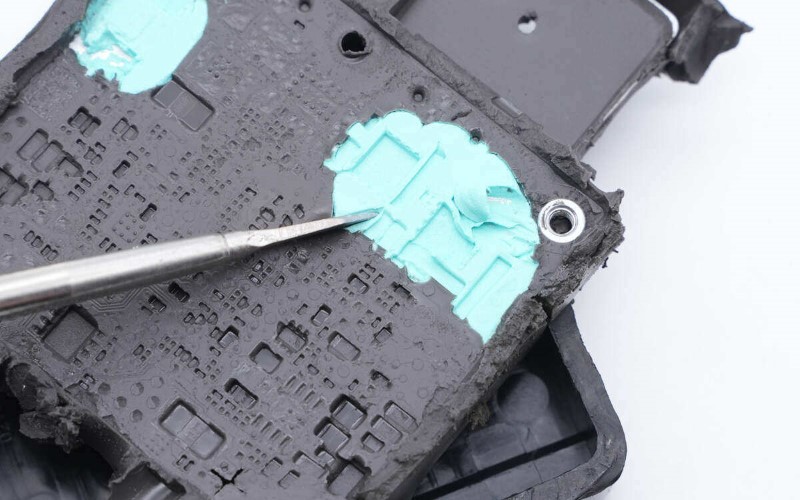

對應MOS管位置的散熱片上涂覆了導熱性能卓越的藍色導熱泥,典型厚度約0.2mm。導熱泥可減小散熱片與器件間的界面接觸熱阻,提高熱傳遞效率。測試結果顯示,該方案使MOS管區域的溫度降低超過10°C。

可以看出,導熱灌封膠與導熱泥的應用顯著提升了優化器的散熱效果,令散熱面積擴大20%以上,MOS管局部溫降超過10°C,有效保障了產品的穩定可靠運行。兩種材料各顯神通,共同使華為光伏產品的散熱設計達到行業領先水平。
