隨著智能投影儀逐漸成為家用娛樂和辦公場景中的熱門設備，其高性能、小型化設計對熱管理提出了更高的要求。高效的熱管理不僅能提升設備性能，還能延長其使用壽命，確保用戶體驗的穩定性。在本文中，我們將分享某款智能投影儀中使用導熱硅膠片進行熱管理的案例。

 智能投影儀熱管理的挑戰

智能投影儀內部集成了多個高功率發熱元件，如主控芯片、邏輯控制芯片、光機部分的LED光源，以及DMD（數字微鏡設備）芯片。這些元件在運行時會產生大量熱量，若不能及時散熱，可能導致設備性能下降、光衰增大，甚至損壞元件。

由于投影儀內部空間緊湊，各熱源之間的分布復雜，傳統的散熱方案難以全面覆蓋。因此，選擇具有優異導熱性能、靈活貼合能力的導熱材料尤為重要。

導熱硅膠片在智能投影儀中的應用

該智能投影儀采用DLP投影技術，支持1080全高清，其內部結構及熱管理設計如下：

1. 主板部分：主控芯片與邏輯控制芯片

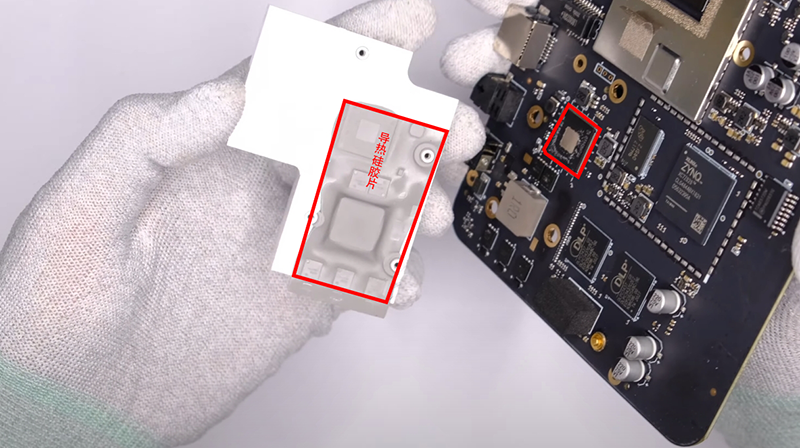

• 主控芯片散熱片，通過導熱硅膠片將熱量傳遞到散熱片。


• 電源及LED驅動芯片散熱片，通過導熱硅膠片進行導熱。

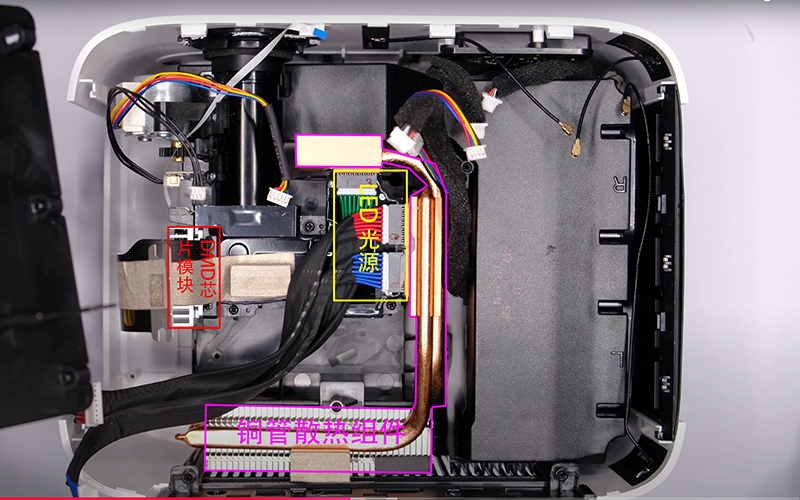

2. 光機部分：紅、綠、藍光源
• 光機組件采用LED作為光源，光源為主要發熱部件。

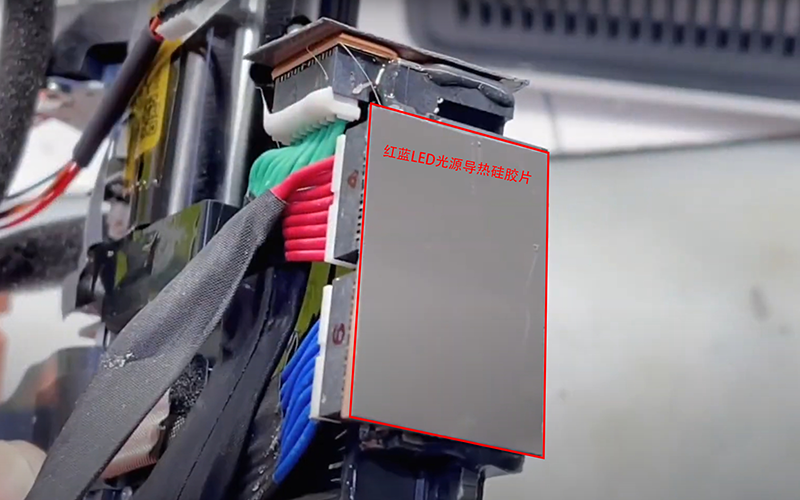

• 紅藍兩色光源位于同一面，使用一塊導熱硅膠片覆蓋散熱。

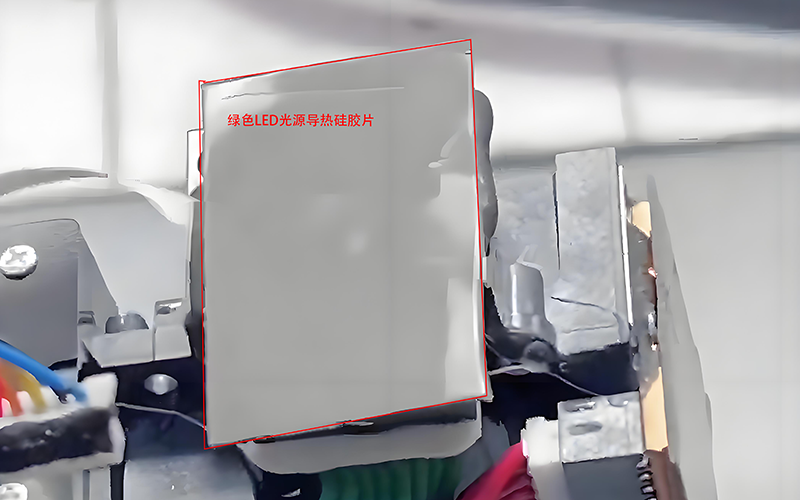

• 綠色光源位于另一面，單獨使用一塊導熱硅膠片。


• LED光源的熱量經過導熱硅膠片導到銅制傳熱底座，再通過導熱銅管連接到后面的散熱鰭片。


• 底部配備渦輪風扇，通過吹風至散熱鰭片完成散熱。

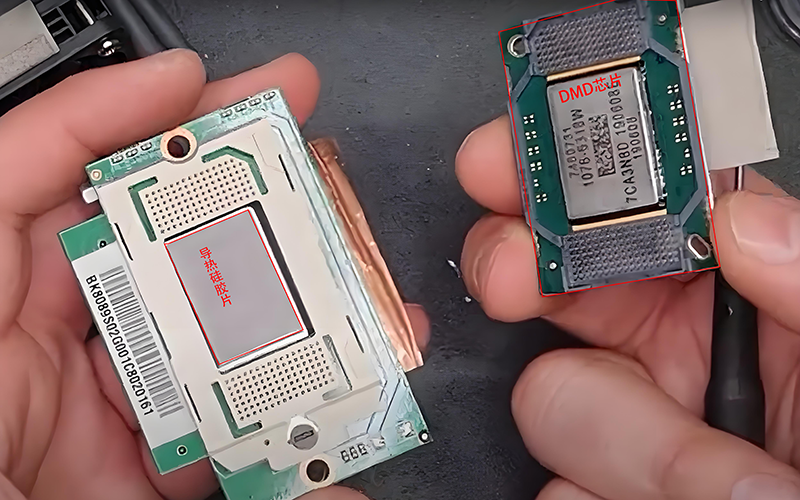

3. DMD芯片


• DMD芯片是光機中的關鍵部件。

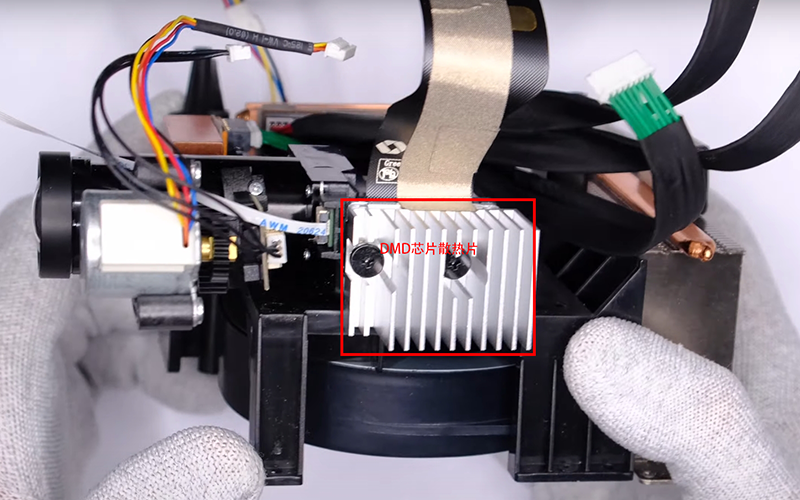

• 采用鋁制散熱片進行散熱，散熱片與芯片之間通過導熱硅膠片傳導熱量。



導熱硅膠片的優勢

相比傳統散熱材料，導熱硅膠片在以下方面表現突出：

1. 高導熱性能：可達15W/m·K的導熱系數，滿足高發熱部件的散熱需求。
2. 柔韌性和貼合性：適應不規則表面，確保熱量傳遞無縫隙。
3. 安裝便捷：可裁剪成任意形狀，適配不同結構。
4. 電氣絕緣性：在保證導熱的同時，不會造成短路風險。

傲川科技的解決方案

針對該智能投影儀的散熱需求，傲川科技提供了定制化的導熱硅膠片解決方案。在實際應用中，這些導熱硅膠片不僅大幅降低了設備內部的溫度，還顯著提升了設備的運行穩定性。以下為客戶反饋的成果數據：

1.  主控芯片溫度降低15°C，性能提升約10%。
2.  光機部分的紅綠藍光源溫度均控制在安全范圍內，有效減少了光衰現象。
3.  DMD芯片運行溫度下降至理想?yún)^(qū)間，畫質保持清晰穩定。

通過本案例可以看出，導熱硅膠片在智能投影儀中的應用，為設備熱管理提供了高效可靠的解決方案。未來，隨著投影儀性能的不斷提升，熱管理將變得更加重要。傲川科技將繼續以創新為驅動，為客戶提供更多高性能導熱材料，助力智能設備的發展。

如果您對導熱硅膠片或其他導熱材料感興趣，歡迎訪問我們的官網或聯系我們獲取更多信息！
