毫米波雷達作為現代汽車ADAS系統（高級駕駛輔助系統）中不可或缺的傳感器，其可靠性和性能在很大程度上取決于雷達內部的熱管理能力。本文以某車用角毫米波雷達的拆解為例，探討導熱凝膠在毫米波雷達中的應用及其優勢。

毫米波雷達的熱管理需求

毫米波雷達內部集成了射頻前端芯片、控制電路及雷達天線陣列等核心部件。這些部件在工作時會產生顯著的熱量，特別是射頻前端芯片（如拆解中的英飛凌RXS8160P），需要有效的散熱解決方案以維持其性能穩定性和壽命。

根據拆解分析，該毫米波雷達采用了鋁合金屏蔽殼，并在芯片位置涂覆了導熱凝膠。這些導熱材料不僅能夠提供優異的熱導性能，還通過將熱量傳導至頂蓋的金屬散熱片和下蓋的鋁合金屏蔽罩，有效分散熱量。同時，導熱凝膠在將熱量傳遞的同時還起到電氣絕緣的作用。

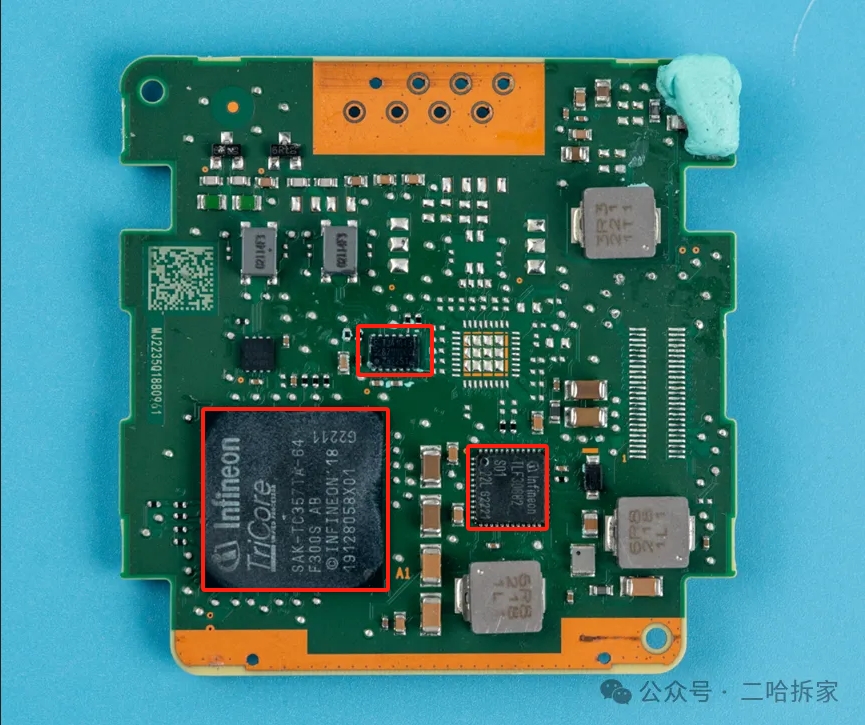

下蓋的PCB板上集成了主控芯片、信號收發芯片和電源管理芯片，這三個位置同樣使用了導熱凝膠，將熱量傳導至主板下方的鋁合金屏蔽蓋。同時，這種設計在主板上下各設置了一個金屬屏蔽蓋，進一步增強了散熱效果和電磁屏蔽性能。

導熱凝膠的優勢

導熱凝膠是一種柔軟的膏狀導熱材料，與傳統的散熱硅脂相比，具有以下幾大優勢：

1. 優異的熱導性能：導熱凝膠的導熱系數通常在3~6W/m·K之間，高性能型號甚至可達到10W/m·K以上，能夠快速有效地將芯片熱量傳遞至散熱結構。
2. 高填充能力：導熱凝膠具有良好的流動性和低硬度，能夠充分填充毫米波雷達內部芯片與屏蔽殼之間的微小間隙，有效降低界面熱阻。
3. 裝配簡便：導熱凝膠可通過點膠工藝直接涂覆在芯片或屏蔽殼上，無需像導熱墊片那樣進行裁切或匹配多種尺寸。這種特性簡化了裝配流程，提高了生產效率。
4. 耐久性強：導熱凝膠具有優異的耐高低溫性能和抗老化能力，能夠長期穩定工作于汽車環境的寬溫范圍內（-40°C~150°C），確保毫米波雷達的可靠性。
5. 電氣絕緣性能：導熱凝膠不僅導熱性能優異，同時還具備較高的電氣絕緣能力，確保射頻芯片等關鍵部件在高電壓環境下的安全性。

導熱凝膠在毫米波雷達中的具體應用場景

1. 射頻前端芯片散熱
   如拆解所述，射頻芯片是毫米波雷達中主要的發熱源。通過導熱凝膠將熱量傳導至頂蓋的金屬散熱片和下蓋的鋁合金屏蔽罩，不僅能夠提高散熱效率，還可以通過自動化點膠減少人工操作誤差，同時起到絕緣保護作用。
2. 主控板芯片的熱管理
   主控芯片、信號收發芯片和電源管理芯片在工作時同樣會產生熱量。導熱凝膠能夠?qū)⑦@些芯片的熱量高效傳導至主板下方的鋁合金屏蔽蓋，同時保持絕緣效果，確保系統的可靠性。

隨著毫米波雷達在自動駕駛、無人機和機器人等領域的廣泛應用，其散熱需求也在不斷提升。導熱凝膠作為一種高效、靈活的熱管理材料，在毫米波雷達中的應用前景廣闊。通過合理選型和優化工藝，導熱凝膠能夠顯著提升毫米波雷達的熱管理性能，進而提高設備的可靠性和使用壽命。
