你有沒有想過，為什么大功率電源模塊能夠安全運行而不會過熱？或者電動汽車的功率控制系統如何在高壓環境下保持穩定？這些工業級電子設備背后，往往有一個不起眼卻至關重要的組件——導熱絕緣片。

一、導熱絕緣片的概念

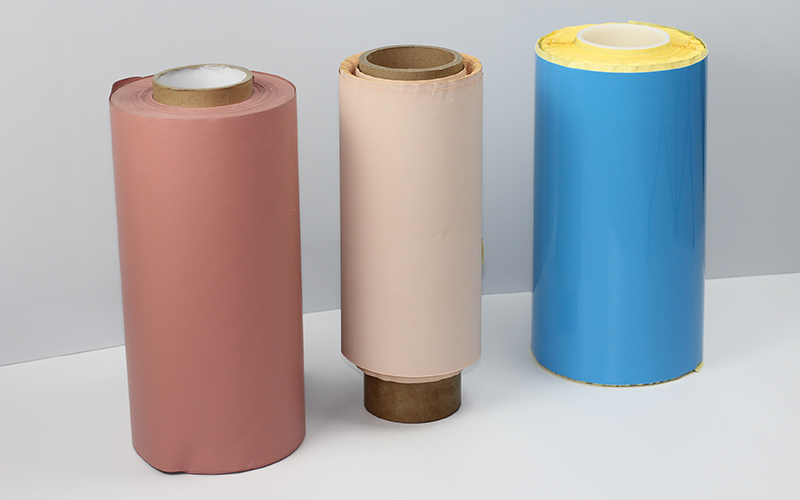

導熱絕緣片是功率電子領域中的"隱形衛士"，它由硅膠、玻璃纖維或聚酰亞胺薄膜等材料制成，通過涂布、流延等工藝加工成片狀。這種材料最大的特點就是能夠同時滿足兩個看似矛盾的需求：導熱與絕緣。它既能幫助功率半導體器件如IGBT、MOS管等散熱，又能提供必要的電氣隔離，防止高電壓擊穿對系統造成傷害。

二、工作原理：矛盾中的平衡藝術

想象一下，當功率模塊或工業控制系統全負荷運轉時，半導體元件的溫度很快就會飆升。如果沒有適當?shù)纳?，這些元件不僅會降低性能，甚至可能因過熱而損壞。

導熱絕緣片就像是功率元件與散熱器之間的"翻譯官"：

• 一方面，它通過優異的導熱性能，快速將功率半導體產生的熱量傳導到散熱器
• 另一方面，它憑借出色的絕緣特性，阻斷高電壓通過，保護系統免受電氣故障

當導熱絕緣片被夾在熱源和散熱組件之間時，它能填充接觸面的微小空隙，減少接觸熱阻，顯著提高散熱效率，同時確保電氣安全。這種"導熱又絕緣"的特性，解決了電子設備設計中的一個關鍵難題。

三、常見種類：各有所長

聚酰亞胺薄膜導熱絕緣片

這種導熱絕緣片以聚酰亞胺（俗稱"PI膜"）為基材，與導熱硅橡膠復合而成。它就像電子設備中的"硬漢"，能在極端環境中穩定工作：

•  寬廣的工作溫度范圍：-60℃至180℃
• 超強絕緣能力：擊穿電壓高達6.0kV
• 出色的可加工性：易于模切和安裝
•  超長壽命：優異的耐候性和抗輻射能力

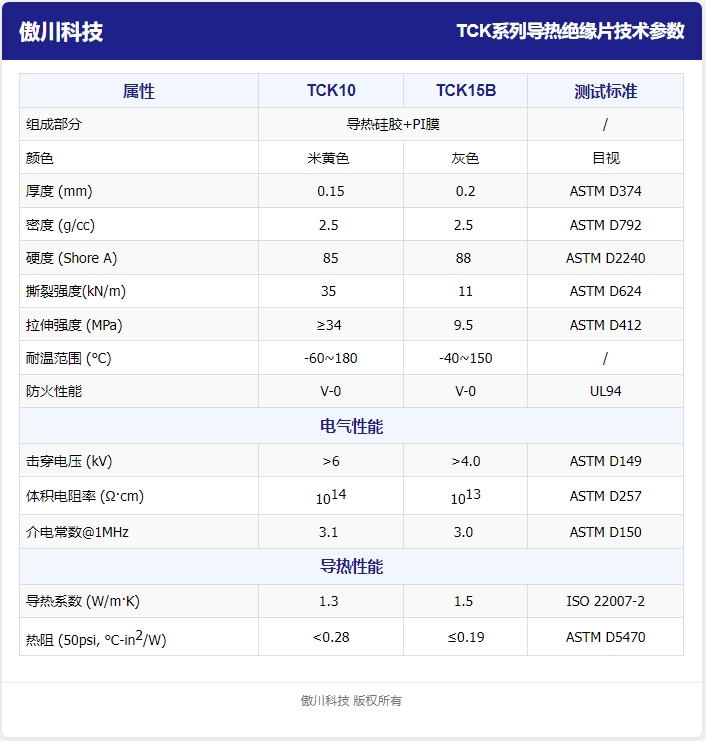

這種材料特別適合用于對絕緣性能和溫度穩定性要求較高的場合，比如高端服務器、醫療設備等。在這方面，傲川科技的TCK系列PI膜導熱絕緣片，便是專為高性能應用量身定制。通過獨特的工藝處理，傲川科技的TCK系列PI 導熱絕緣片提供了卓越的導熱性能和電氣絕緣能力，廣泛應用于各種高要求的功率電子設備中，確保它們?cè)趪?yán)苛條件下依舊能夠穩定運行。

玻璃纖維導熱絕緣片

玻璃纖維導熱絕緣片則像是電子設備中的"堅韌戰士"，它以玻璃纖維為基材，結合導熱硅橡膠制造：

•  機械強度高：抗撕裂、抗穿刺
•  良好的電介質強度：確保電氣安全
•  適應性強：溫度范圍-60℃至200℃
•  性價比高：在滿足基本需求的場景中廣受歡迎

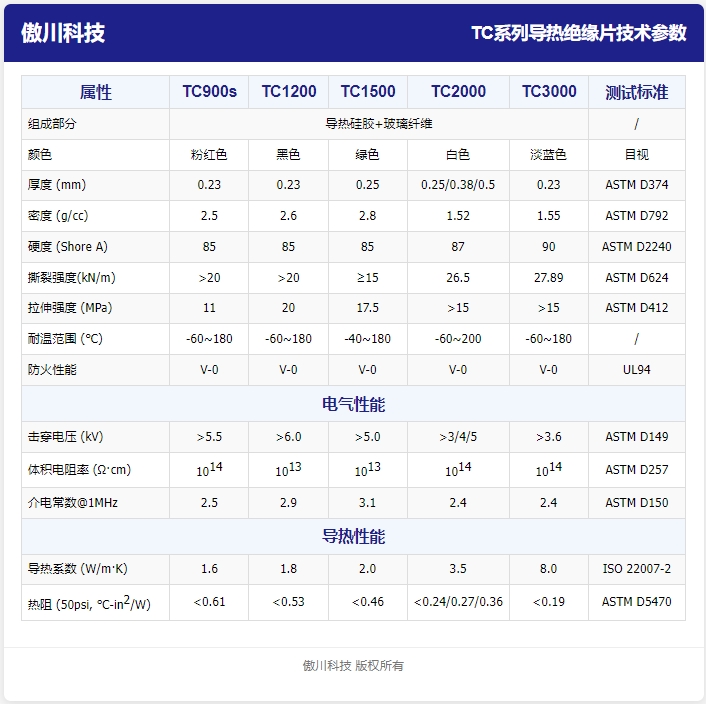

這種材料通常應用于對成本較為敏感但又需要可靠性能的產品中，如家用電器、普通電源模塊等。傲川科技的TC系列玻璃纖維導熱絕緣片，以其卓越的性價比成為市場上的熱門選擇。通過優質玻璃纖維和導熱硅橡膠的復合，這款材料不僅具有出色的機械強度，還具備優良的電氣隔離性能，廣泛應用于中高功率電源、電動工具等設備，為各種工業設備和家電產品提供有效的散熱和電氣保護。

四、應用領域：無處不在的熱管理專家

隨著電力電子技術的飛速發展，功率器件的功率密度越來越高，這使得導熱絕緣片的應用變得愈發重要。它們就像工業電子設備中的"無名英雄"，默默工作在以下領域：

• LED照明：在高功率LED照明系統中，導熱絕緣片幫助發光元件有效散熱，不僅延長使用壽命，還能保持穩定的光通量輸出。
• 電源模塊：在大功率開關電源、工業電源和逆變器中，導熱絕緣片在功率器件與散熱器之間搭建"安全橋梁"，既保證熱量快速傳導，又防止高壓擊穿。
• 半導體設備：在IGBT、MOS管等高功率半導體器件中，導熱絕緣片的存在讓這些"電子大功率選手"能夠全力發揮而不必?fù)?dān)心過熱問題。
• 汽車電子：電動汽車的電池管理系統（BMS）和動力控制系統中，導熱絕緣片在保證電氣安全的同時，有效管理功率元件溫度，提高系統可靠性。
• 高端功率設備：在大功率變頻器、UPS電源、服務器電源等設備中，導熱絕緣片是確保這些設備長期穩定工作的關鍵組件，防止功率元件過熱失效。

工業控制系統：在需要長時間穩定工作的工業控制設備中，導熱絕緣片的可靠性尤為重要，它確保設備不會因過熱而出現故障，間接保障生產安全。

五、與其他導熱材料的對比：各顯神通

市場上存在多種導熱材料，它們各有所長，適用于不同場景：

• 導熱絕緣片 VS 導熱硅膠片:導熱硅膠片就像是"專業運動員"，在導熱方面表現優異，但絕緣性能相對較弱。而導熱絕緣片則是"全能選手"，能在導熱和絕緣兩方面取得平衡。當你的設備既需要散熱又要求電氣隔離時，導熱絕緣片無疑是更明智的選擇。
• 導熱絕緣片 VS 導熱相變材料:導熱相變材料就像是"溫度調節專家"，在溫度變化時能夠通過相變吸收大量熱量。它們?cè)谔幚硭矔r(shí)高溫方面表現出色，但不像導熱絕緣片那樣注重電氣隔離。如果你的應用場景需要長期穩定工作并確保電氣安全，導熱絕緣片會是更合適的選擇。

六、生產工藝：匠心獨運

制作一片高質量的導熱絕緣片，就像烹飪一道精致的菜肴，需要嚴格的工序和精湛的技藝。通常包括以下幾個步驟：

1. 原材料選擇：挑選優質的基材（如硅膠、聚酰亞胺薄膜）
2. 配方調制：根據不同應用需求，調整導熱填料的種類和比例
3. 涂布/流延：將材料均勻涂覆或流延到基材上
4. 固化處理：通過熱處理等方式使材料固化
5. 模切成型：根據實際需要裁剪成各種尺寸和形狀

每一道工序都會影響最終產品的性能，只有精益求精的生產工藝，才能確保導熱絕緣片在實際應用中發揮最佳效果。

七、市場前景與發展趨勢：蓬勃向上

隨著可再生能源、電氣化交通和工業自動化的蓬勃發展，功率電子設備的應用范圍和功率密度不斷提高，導熱絕緣片的市場需求呈現出強勁的增長勢頭。特別是在以下幾個領域：

• 可再生能源：光伏逆變器、風電變流器等設備對導熱絕緣材料提出了更高要求
• 新能源汽車：電動汽車的功率轉換系統和電機驅動器需要可靠的熱管理和絕緣保護
• 工業自動化：高功率驅動器和控制系統對散熱效率有極高需求
• 電網設備：智能電網中的功率控制設備需要更優秀的導熱絕緣解決方案

未來，隨著功率半導體技術的不斷進步，如第三代半導體SiC（碳化硅）和GaN（氮化鎵）的廣泛應用，導熱絕緣片將面臨更高的耐溫和導熱性能要求，市場將保持穩健增長，成為功率電子熱管理領域的重要一環。

八、環保特性：綠色科技的代表

在全球日益重視環保的今天，導熱絕緣片的環保性能也受到越來越多的關注：

• 符合RoHS標準：不含鉛、汞、鎘等有害重金屬
• 無鹵設計：部分產品采用無鹵素設計，減少對環境的污染
• 可回收性：研發更易回收的材料成為行業發展方向

隨著環保法規的日益嚴格，更加綠色環保的導熱絕緣片將成為市場的主流選擇，推動整個電子產業向更加可持續的方向發展。

九、總結

導熱絕緣片就像是功率電子設備中的"無名英雄"，它雖然不起眼，卻在現代工業和能源技術中扮演著至關重要的角色。通過獨特的導熱與絕緣雙重特性，它有效解決了功率半導體器件面臨的散熱和電氣安全挑戰，讓這些設備能夠更加穩定、高效地運行。

隨著技術的不斷進步，導熱絕緣片也在不斷創新和發展，為未來更加高效、可靠的功率電子系統提供堅實保障。在選擇導熱絕緣片時，根據具體應用需求選擇合適的類型，不僅能夠提高設備性能，還能延長使用壽命，降低系統故障率。
