隨著科技的進步，人們對熱量的控制和利用變得越來越重要。熱阻和熱阻抗是熱學研究中重要的概念，他們可以幫助人們更好地了解和控制物體對熱量的傳導能力和抵抗力。

在導熱行業中，導熱系數是反映材料導熱性能的一項重要參數。但在實際應用中，單單采用導熱系數評估產品能否適用往往還不夠，我們往往還需要引入另外的參數——熱阻或熱阻抗來幫助判斷。本文將對熱阻和熱阻抗的定義、計算方法以及與材料厚度的關系進行介紹，以期能更好地理解并應用這兩個概念。

熱阻的定義

熱阻(Thermal Resistance)的定義是：當有熱量在物體上傳輸時，在物體兩端溫度差與熱源的功率之間的比值。可以理解為熱量在熱流路徑上遇到的阻力，反映介質或介質間的傳熱能力的大小，表明了 1W熱量所引起的溫升大小，單位為K/W或℃/W。可以用一個簡單的類比來解釋熱阻的意義，換熱量相當于電流，溫差相當于電壓，則熱阻相當于電阻。熱阻和材料的厚度成正比，和材料的面積成反比。

熱阻抗(Thermal Impedance)表示的是材料單位面積上的熱阻，它的單位是℃·cm2/W或℃·in2/W。與熱阻相比，熱阻抗的計算多了對面積的考量。熱阻是針對單一的材料而言的，而界面材料的熱阻抗也將取決于實際裝配條件。熱阻抗和材料的厚度成正比。

接觸熱阻

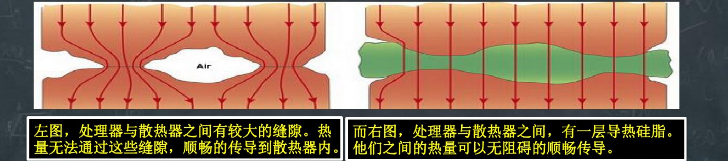

當熱量流過兩個相接觸的固體的交界面時，界面本身對熱流呈現出明顯的熱阻，稱為接觸熱阻。產生接觸熱阻的主要原因是，任何外表上看來接觸良好的兩物體，直接接觸的實際面積只是交界面的一部分（圖），其余部分都是縫隙。熱量依靠縫隙內氣體的熱傳導和熱輻射進行傳遞，而它們的傳熱能力遠不及一般的固體材料。熱流流過交界面時，接觸熱阻會大大降低傳熱效率，使沿?zé)崃鞣较驕囟?nbsp;T驟降，這種現象是工程應用中需要盡量避免的。

如何減小接觸熱阻

目前，減小接觸熱阻的措施主要有：

①增加物體間接觸面的壓力，使物體交界面上的突出部分變形，從而減小縫隙增大接觸面。

②將導熱材料填滿兩物體交界面處的空隙，盡量排出空氣，如：采用導熱硅脂或?qū)峁枘z片

散熱原理

導熱系數反映的是物質在單位體積下的導熱能力。實際上它反映了物質導熱的固有能力。這種能力是由物質的原子或分子結構決定的。它是評價物質導熱能力的參數。

熱阻其實是導熱系數與物體的幾何形狀相結合而體現的該形狀物體的導熱能力。對非均勻厚度的物體，均勻熱流密度的熱流通過物體后，兩端任意兩點的溫度差可能是不同的，即任意兩點間的熱阻可能是不同的。熱阻必須是指定的兩個點之間的熱阻，并且兩點之間沒有其它的熱源。它反映的是特定兩點間的導熱能力，更能反映實際應用時的情況。

熱阻的測試標準及方法

目前，業內常用于測試熱阻的標準是ASTM D5470，是美國材料試驗協會制訂的用于測試薄導熱固態電絕緣材料熱傳導性質的表征測試。

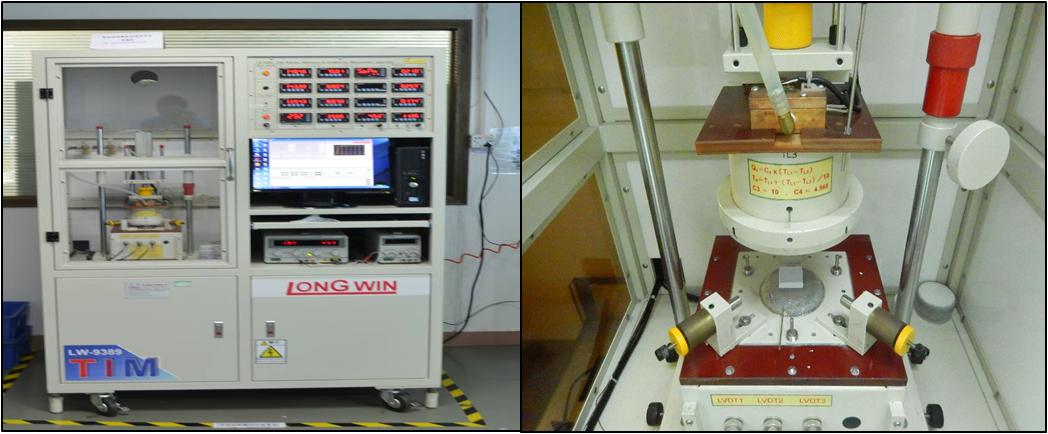

本方法是基于測試兩平行等溫界面中間厚度均勻試樣的理想熱傳導。試樣兩接觸界面施加不同溫度，使得試樣上下兩面形成溫度差，促使熱流量全部垂直穿過試樣測試表面而沒有側面的熱擴散。在此測試方法中，試樣夾在兩金屬板中呈現三明治狀，加壓，施加一定量的熱能。當其平衡后，可通過量熱計測試并計算熱阻。熱阻的計算公式如下：

熱阻公式

在上周的科普中，我們介紹過這種穩態熱板法可以通過熱阻反映導熱系數，更能模擬產品實際應用中的狀態。具體來說，通過單層和多層試樣的熱阻和試樣厚度作曲線得到導熱系數。其中X軸為試樣的厚度，Y軸為熱阻。如果曲線是一條直線的話，那么其斜率就是表觀導熱系數。在厚度為零處的截距為試樣在該壓力、加壓表面下的界面熱阻RI?？梢圆捎米钚【秸`差算法計算來獲得較為準確地斜率和截距。

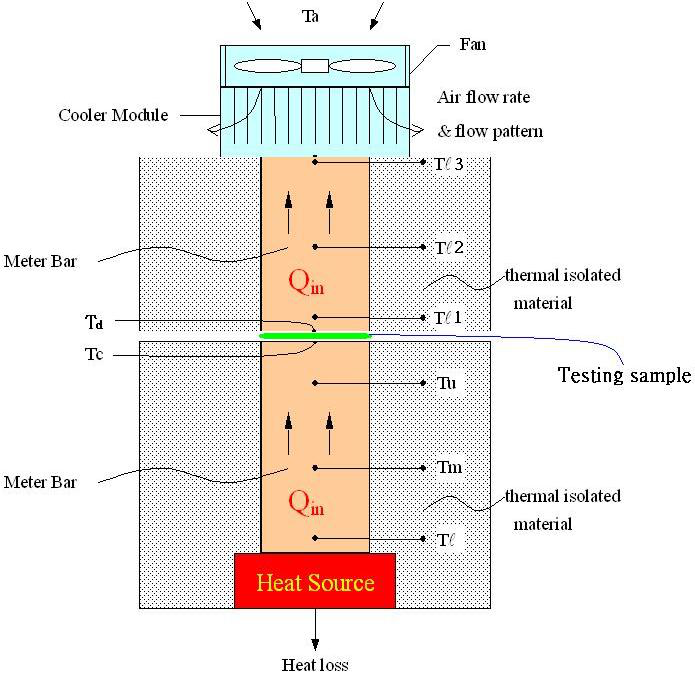

穩態熱板法原理圖
