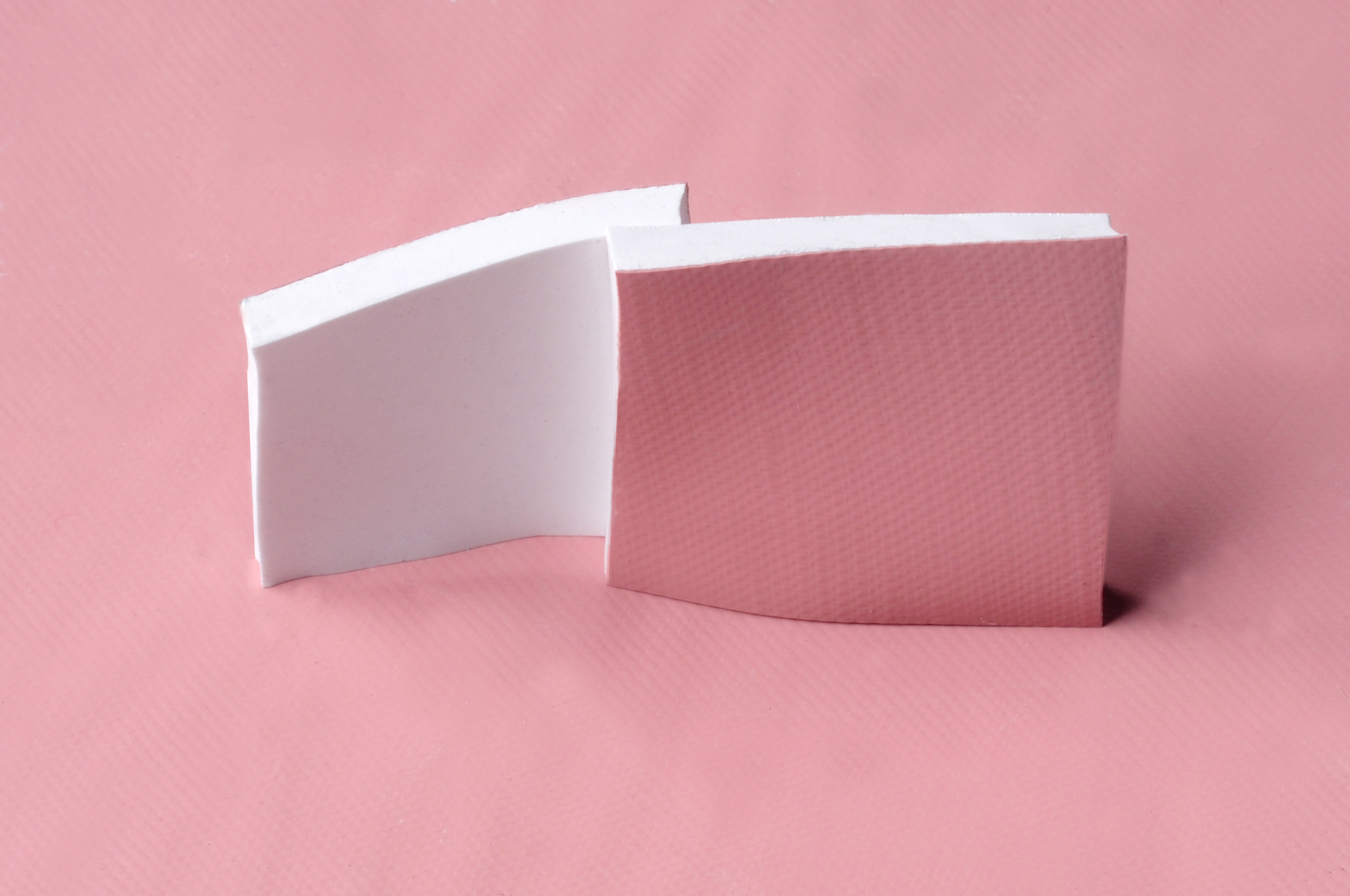

UTP100系列導熱硅膠片是使用硅膠與導熱陶瓷填料，以玻璃纖維布為補強材料，經由特殊工藝加工而成。產品兼具柔軟與抗拉伸、撕裂的特性，具有良好的壓縮與回彈性能，能有效填補器件間縫隙達到散熱效果，降低散熱結構的工藝要求?？蛇m應溫度與壓力的變化并長期穩定使用，適用于汽車電池的散熱設計。

1、產品特點：

• 導熱系數1.0W/m·k，可預制成，方便使用。

• 不腐蝕金屬器件，安全無毒，符合歐盟RoHS標準，阻燃等級可達到UL94 V-0。

• 高電氣絕緣，擊穿電壓可達到6kV以上。有效防止電子元器件產生短路而造成破壞。

• 柔軟，回彈性好，能有效填充縫隙，高壓縮性能，可以滿足不同的設計要求，可達50%。應力低，能有效防止擠壓產生的破壞，更好地保護電子元器件。

• 耐高低溫、抗氧化，可以滿足嚴苛條件下的使用要求，穩定性好，可長期連續使用。

• 產品單面自粘，無需額外的粘合劑，易于裝配，施工不產生移位，可按客戶需要任意裁切。

• 玻纖布作為補強材料，防刺穿，使其具有較高的拉伸強度與撕裂強度。

• 產品具有一定的韌性，不因裝配時的緊固力而被破壞?？杀３中阅茉诳量痰沫h(huán)境下長期使用，滿足絕緣導熱及接合、密封、填補縫隙、減震、吸音等設計目的，同時可以降低組裝成本并提高制造效率。

2、性能參數

①硬度為壓足與6mm厚試樣完全接觸后1秒內讀數；

②熱阻測試樣品規格為25.4*25.4*1.0mm，測試壓力為40psi；

③測試擊穿電壓的樣品厚度為1.0mm；

④拉伸強度、撕裂強度的試樣厚度均為1.0mm。

UTP100/H10-T10

UTP100——產品型號

H10——產品硬度：H10=shore C 10

T10——產品厚度：T10=1.0mm

圖表數據

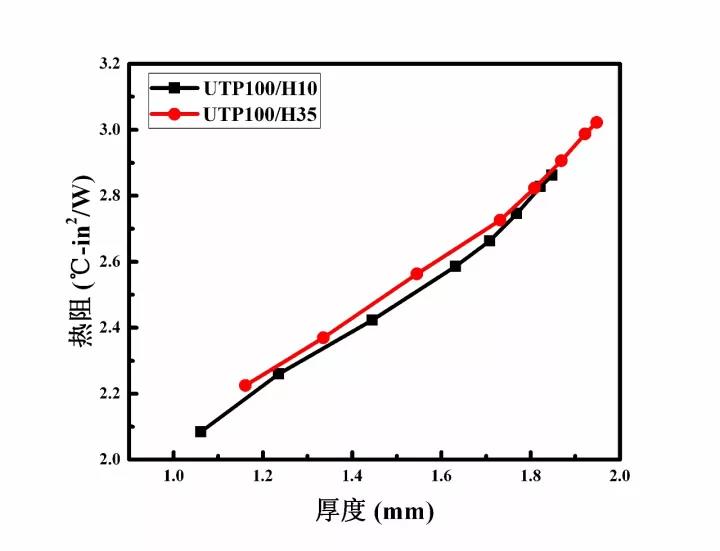

熱阻-厚度關系圖

    熱阻的測試標準參照ASTM D5470。厚度與熱阻呈線性正相關，表面產品不同厚度的導熱系數的一致性。

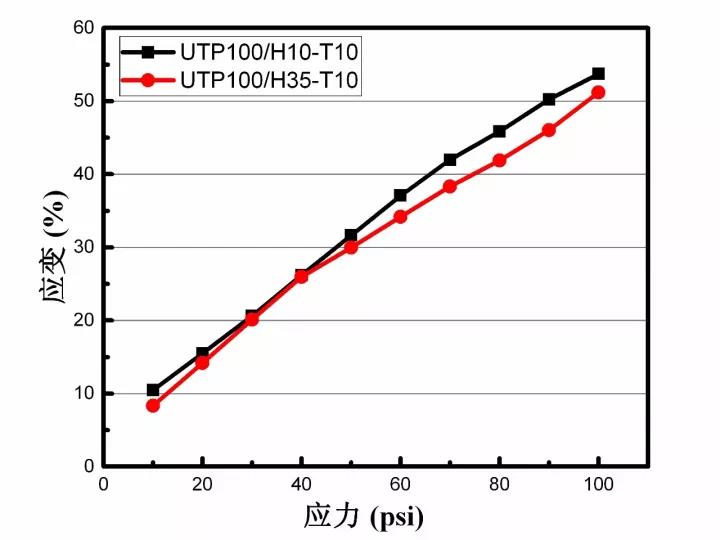

應變-應力關系圖

    此測試參照ASTM D575標準，可以看出在壓力為100psi的條件下，原為1.0mm產品的壓縮量可達到50%以上。壓縮量大可以滿足不同設計公差的要求，產品能與接觸面緊密地貼合，覆蓋不平整表面，達到良好的傳熱效果。

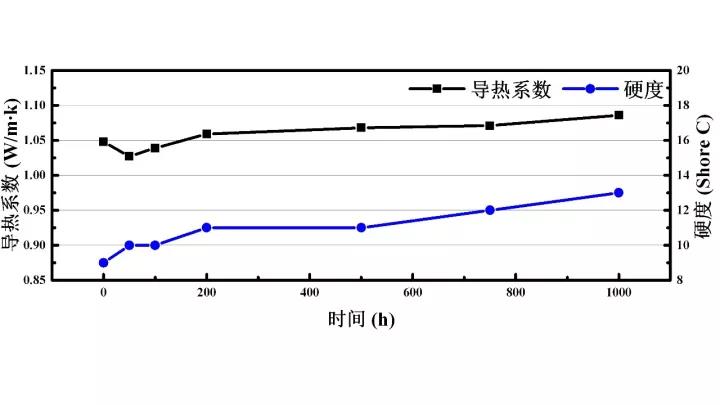

UTP100/H10-T10 150℃老化測試

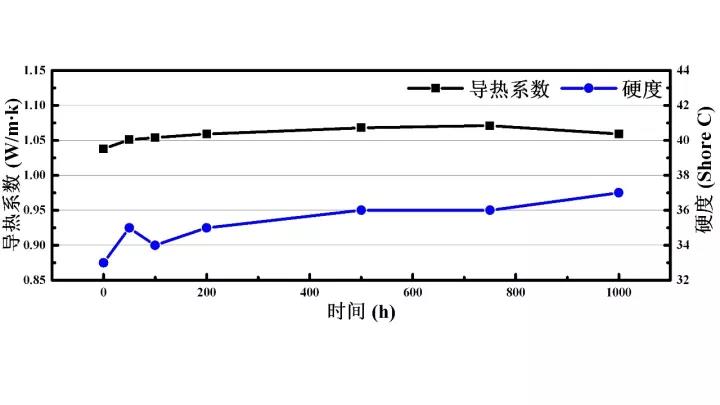

UTP100/H35-T10 150℃老化測試

    高溫老化測試表明，此類產品在高溫條件下導熱系數、硬度變化小，具有優越的化學和機械穩定性。經過驗證，產品在高溫高濕及高低溫循環條件下同樣表現出優越的穩定性。證明產品可以長期連續穩定使用。

產品應用

產品應用：

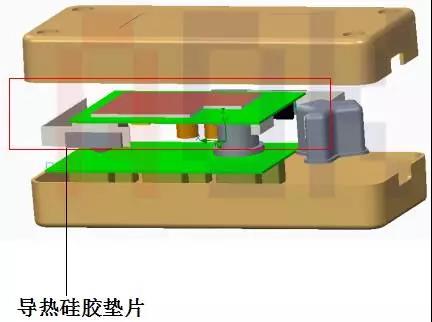

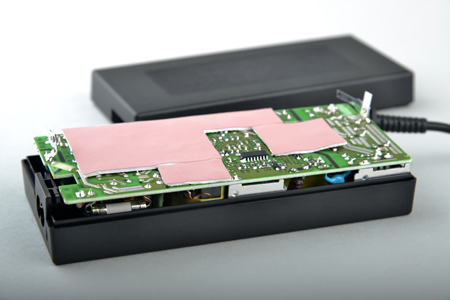

1、對于帶針腳的PCB板，可采用UTP100系列產品，一面軟硅膠一面矽膠布加強，起到整體包裹導熱，且不易被針腳刺穿的效果。

2.單體電池模組與散熱鋁殼之間、填縫避震作用。

2.UTP100-NM玻纖面優越的線性耐磨性能、滿足汽車行駛中的各自摩擦、震動 。

3.單面玻纖、單面粘性生產操作、裝配效率高。
