隨著電子產品性能的不斷提升，發熱問題已成為限制產品性能和可靠性的關鍵因素。為解決這一難題，導熱界面材料（TIM）應運而生，其能有效填充集成電路板和散熱器之間的微小空隙，建立良好的熱傳導通道，使產品實現更出色的散熱效果。本文將詳細探討TIM的工作原理，并通過優化填料選擇，進一步增強TIM的散熱性能。

TIM 填充空氣間隙以改善熱傳導

在IC和散熱器的表面看似平坦的情況下，微觀層面存在著凹凸不平和制造劃痕等問題，導致它們之間微小氣隙的存在。由于空氣是出色的熱絕緣體，這些氣隙導致IC產生的熱量無法有效傳導到散熱器，從而影響設備的散熱性能。TIM通過填充這些不規則表面之間的空氣間隙，創造出良好的導熱路徑，有效地將熱量從IC釋放到外部。

TIM 的導熱系數取決于填料的物理性質和密度

TIM的主要成分通常為軟樹脂或硅膠，因?yàn)樗枰銐蜍浺蕴畛浔砻娴牟灰?guī)則之處。然而，由于樹脂的導熱系數較低，因此需要添加填料來增強TIM的整體導熱系數。導熱系數的變化很大，取決于填料的物理性質和密度。氮化硼（BN）、氮化鋁（AlN）和氧化鋁（Al2O3）是導熱片中常用的典型填料。

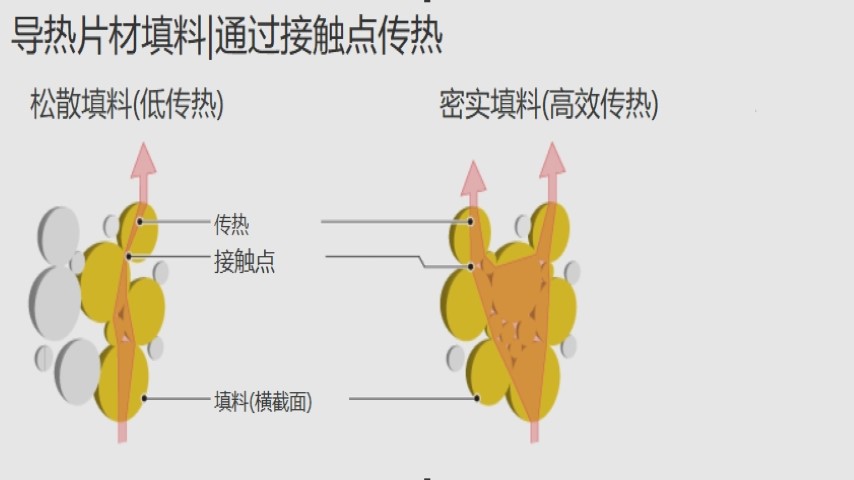

TIM中的熱傳遞通過填料的接觸點進行，如下所示。通過更密集地填充填料可以獲得更好的性能。

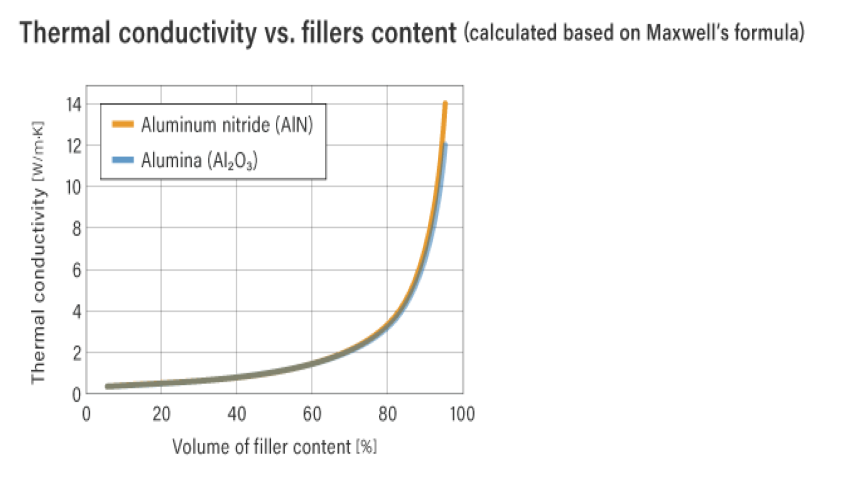

下圖清晰展示了熱導率與填料比例之間的關系，當填料體積占比超過80%時，TIM的導熱系數顯著提升。

如何提高填料填充率

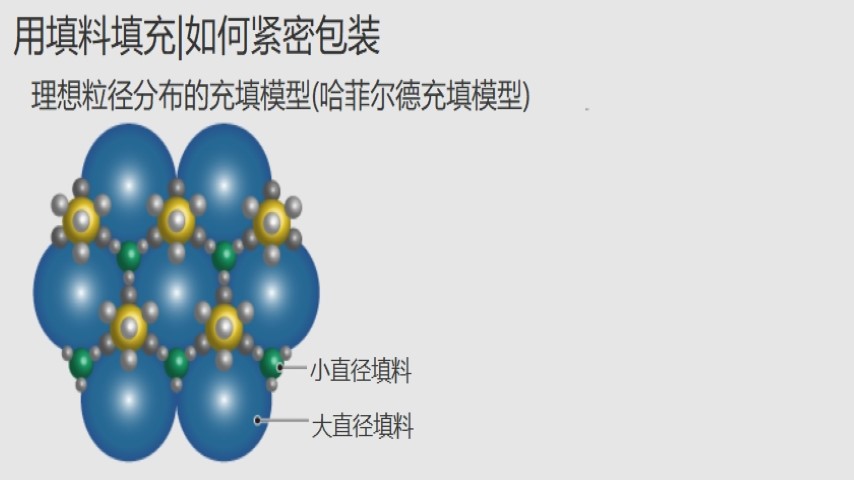

為了提高TIM的填充率，可以通過使用較小直徑的球形填料填充較大直徑的球形填料之間的間隙。這類似于將大的圓形石頭放入瓶中，再用較小的卵石和沙子填充間隙以提高填充率。理想的填料形狀是均勻的球體，因?yàn)椴痪鶆虻男螤顭o(wú)法實現高填充率。先前的研究表明，導熱系數還取決于填料的粒徑和比例。

在TIM中使用的各種材料的導熱系數相對于其相應的耐水性、毒性和成本值都是重要因素。在電子設備中，這些因素都是不可忽視的，因此氧化鋁通常被選用作陶瓷氧化物，而氮化鋁則作為氮化物的優選填料。

通過科學選擇和優化TIM的填料，我們不僅能夠顯著提升電子產品的散熱效果，還能夠大幅增強其性能和可靠性。TIM作為熱管理的關鍵組成部分，為電子設備在高溫環境下的可靠運行提供了可行的解決方案。通過深入了解TIM的散熱原理和優化填充方法，我們能夠更好地應對電子設備中的熱管理挑戰，提高設備的性能和可靠性。
